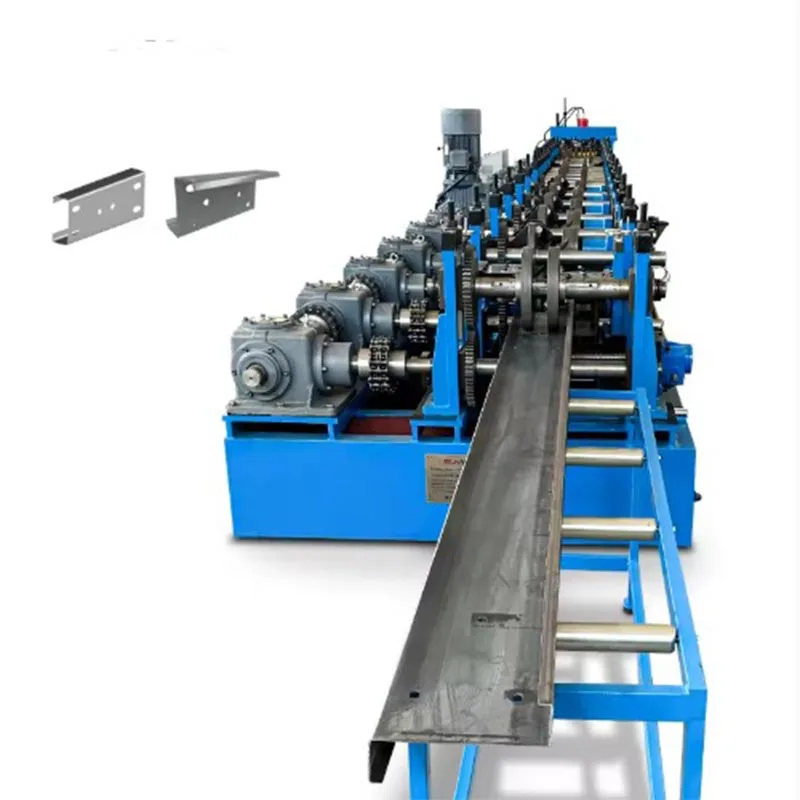

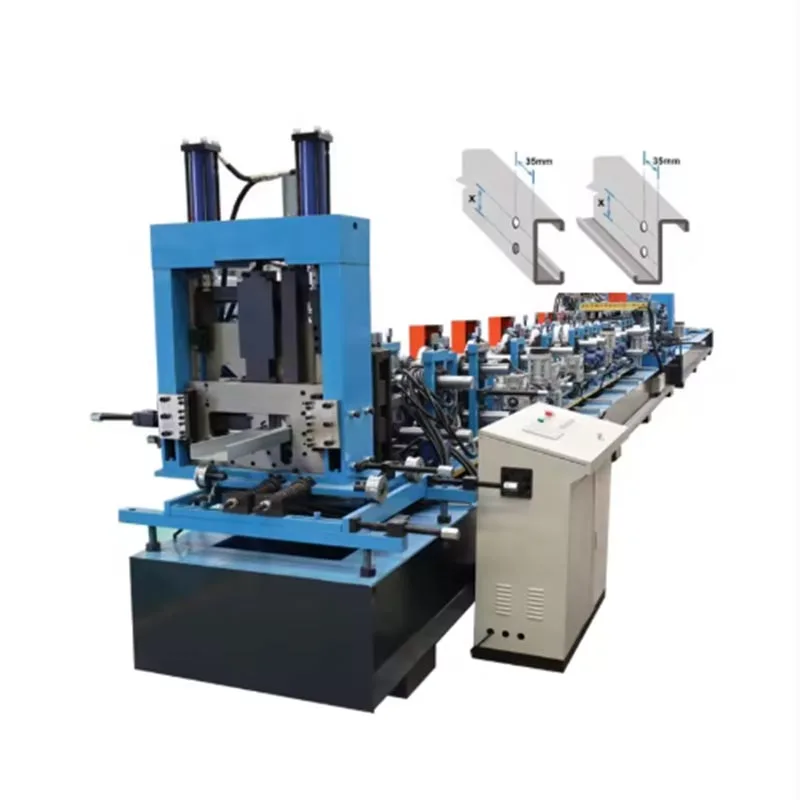

ক্যাসেট টাইপ সিগমা পুরলিন রোল ফর্মিং মেশিন

পুরলিন ইস্পাতের একক স্ট্রিপ থেকে গঠিত হয়। এটা ঠান্ডা-ঘূর্ণিত হয় একটি নির্দিষ্ট, বন্ধ আকারে। এই আকৃতিটি একটি সংকীর্ণ খোলার সাথে একটি ক্যাসেট বা একটি বাক্স বিভাগের অনুরূপ। এই নকশা ব্যতিক্রমী কাঠামোগত শক্তি এবং বহুমুখিতা প্রদান করে। "সিগমা" নামটি purlin এর প্রোফাইল থেকে এসেছে। এটি দেখতে গ্রীক অক্ষর সিগমা (Σ) এর মতো। এই প্রোফাইল পরিচিত এর উচ্চ লোড-ভারবহন ক্ষমতার জন্য। এটি শক্তিশালী বিল্ডিং ফ্রেমের জন্য একটি পছন্দের পছন্দ।

এই ক্যাসেট টাইপ সিগমা পুরলিন রোল ফর্মিং মেশিন পুরো ফর্মিং প্রক্রিয়াটিকে স্বয়ংক্রিয় করে। এটি একটি সমতল কুণ্ডলী রূপান্তরিত একটি সমাপ্ত, উচ্চ শক্তি purlin মধ্যে ইস্পাত. প্রক্রিয়া দ্রুত, সুনির্দিষ্ট, এবং দক্ষ. এটি আধুনিকতার একটি ভিত্তি ধাতু তৈরির কর্মশালা।

মূল বৈশিষ্ট্য এবং স্ট্যান্ডার্ড পরামিতি

কাঠামো শক্ত এবং শক্ত। এটি দীর্ঘমেয়াদী অপারেশনাল নির্ভুলতার গ্যারান্টি দেয়।

রোল ফর্মিং স্টেশন:

এই ক্যাসেট টাইপ সিগমা পুরলিন রোল ফর্মিং মেশিনে 18 থেকে 24টি ফর্মিং স্টেশন রয়েছে। আরো স্টেশন সঙ্গে, গঠন প্রক্রিয়া মসৃণ হয়ে ওঠে। এটি আরও সুনির্দিষ্ট হয়ে ওঠে। এটি আরও নির্ভুলতার দিকে পরিচালিত করে কম অবশিষ্ট চাপ সহ একটি উচ্চ মানের পণ্য।

প্রতিটি স্টেশন শক্ত খাদ ইস্পাত রোল দিয়ে সজ্জিত। রোলগুলিকে ধীরে ধীরে আকৃতি দেওয়ার জন্য অবিকল মেশিন করা হয় ধাতু

"ক্যাসেট" ডিজাইনে প্রায়ই একটি প্রাক-পঞ্চিং ইউনিট অন্তর্ভুক্ত থাকে। এই ইউনিটটি তার আগে ফ্ল্যাট স্টিলের স্ট্রিপে ছিদ্র করে গঠিত হয় এই গর্তগুলি নির্মাণের সময় বোল্ট এবং স্ক্রুগুলির জন্য।

ড্রাইভ সিস্টেম:

একটি শক্তিশালী মোটর মেশিন চালায়। সাধারণ পাওয়ার বিকল্পগুলি হল 15HP, 20HP বা 30HP। পছন্দ উপর নির্ভর করে উপাদান বেধ এবং উত্পাদন গতি।

একটি গিয়ারবক্স একই সাথে সমস্ত গঠনকারী স্টেশনে শক্তি প্রেরণ করে। এটি নিখুঁত সিঙ্ক্রোনাইজেশন নিশ্চিত করে।

নিয়ন্ত্রণ ব্যবস্থা:

একটি আধুনিক পিএলসি মেশিনের মস্তিষ্ক হিসাবে কাজ করে। এটি সহজ সেটআপ সক্ষম করে। এটি অপারেশনকেও সহজ করে।

HMI টাচস্ক্রিন অপারেটরদের কী ফাংশন নিয়ন্ত্রণ করতে দেয়। তারা উৎপাদন ডেটা ইনপুট করতে পারে, দৈর্ঘ্য সেট করতে পারে এবং রিয়েল-টাইম অবস্থা নিরীক্ষণ।

ক্যাসেট টাইপ সিগমা পুরলিন রোল ফর্মিং মেশিন একটি উচ্চ-নির্ভুল এনকোডার দিয়ে সজ্জিত যা নিয়ন্ত্রণ করে দৈর্ঘ্য কাটা, গ্যারান্টি দেয় যে প্রতিটি purlin সঠিক।

উপাদান বিশেষ উল্লেখ:

উপাদান বেধ: 1.5 মিমি থেকে 3.0 মিমি। ভারী-শুল্ক মডেলগুলি 4.0 মিমি পর্যন্ত পরিচালনা করতে পারে।

উপাদান প্রস্থ: ইনকামিং কয়েল প্রস্থ সাধারণত 200mm এবং 300mm মধ্যে হয়. এটি চূড়ান্ত আকারের উপর নির্ভর করে সিগমা purlin.

ফলন শক্তি: 550 MPa পর্যন্ত রেট করা হয়েছে।

উত্পাদন কর্মক্ষমতা:

উত্পাদনের গতি:  অপারেটিং গতি: 15 - 25 মি/মিনিট।

সমন্বয় ভিত্তি: প্রোফাইল জটিলতা এবং উপাদান বেধ.

কাটিং দৈর্ঘ্য: কাটিং দৈর্ঘ্য প্রয়োজন হিসাবে সেট করা যেতে পারে। আদর্শ ন্যূনতম দৈর্ঘ্য প্রায় 1.5 মিটার। সর্বোচ্চ দৈর্ঘ্য কার্যত সীমাহীন।

সহায়ক সরঞ্জাম:

Uncoiler: একটি বাধ্যতামূলক উপাদান যা ভারী ইস্পাত কুণ্ডলী ধারণ করে। এটি উপাদানকে রোল তৈরির মেশিনে খাওয়ায় মসৃণভাবে

ইন-ফিড গাইড টেবিল: এটি স্ট্রিপটিকে প্রথম ফর্মিং স্টেশনে সঠিকভাবে গাইড করে।

পোস্ট-কাট কনভেয়র: এই সিস্টেমটি কাটার থেকে দূরে নিয়ে গিয়ে স্ক্র্যাচ থেকে purlins রক্ষা করে। এটাও ঝরঝরে স্ট্যাকিং সক্ষম করে।

এই পণ্যের বৈশিষ্ট্য কি?

এই ক্যাসেট টাইপ সিগমা পুরলিন রোল ফর্মিং মেশিনটি প্রথাগত পদ্ধতির চেয়ে বেশি দক্ষ। এটিও ছাড়িয়ে যায় অন্যান্য purlin প্রোফাইল।

উচ্চতর কাঠামোগত শক্তি:

ক্যাসেট-টাইপ নকশা একটি বন্ধ বিভাগ তৈরি করে। এটি এটিকে জড়তার অনেক বেশি মুহূর্ত দেয়। এটা সমর্থন করতে পারে C বা Z purlins তুলনায় দীর্ঘ স্প্যানের উপর ভারী লোড.

এই শক্তি ছাদ সমর্থন মধ্যে বিস্তৃত ব্যবধান জন্য অনুমতি দেয়. এটি উপাদান সঞ্চয় এবং একটি ক্লিনার বাড়ে স্থাপত্য চেহারা।

চমৎকার উৎপাদন দক্ষতা:

ক্যাসেট টাইপ সিগমা পুরলিন রোল ফর্মিং মেশিন ক্রমাগত কাজ করে। এটি একটি একক সমাপ্ত purlins উত্পাদন পাস এটি একাধিক হ্যান্ডলিং পদক্ষেপগুলিকে সরিয়ে দেয়।

উচ্চ উৎপাদন গতি মানে বড় অর্ডার দ্রুত সম্পন্ন করা যেতে পারে। এটা উল্লেখযোগ্যভাবে কর্মশালার আউটপুট boosts.

অতুলনীয় নির্ভুলতা এবং ধারাবাহিকতা:

উত্পাদিত প্রতিটি purlin অভিন্ন. রোল গঠন প্রক্রিয়া প্রথম থেকে নিখুঁত মাত্রিক নির্ভুলতা নিশ্চিত করে মিটার শেষ পর্যন্ত।

এই সামঞ্জস্য সমগ্র নির্মাণ প্রক্রিয়া সহজতর. নির্মাতারা নিশ্চিত হতে পারেন যে প্রতিটি উপাদান ফিট হবে পুরোপুরি

উপাদান সঞ্চয় এবং খরচ-কার্যকারিতা:

মেশিনটি কাঁচা ইস্পাত কয়েল ব্যবহার করে। এটি কেনার চেয়ে বেশি সাশ্রয়ী পূর্ব-গঠিত বিভাগ।

সিগমা পুরলিন সামগ্রিক প্রকল্পের ব্যয় হ্রাস করে। এর উচ্চ শক্তি-থেকে-ওজন অনুপাত মানে এর জন্য কম ইস্পাত প্রয়োজন একই কাঠামোগত কাজ।

অপারেশনাল নমনীয়তা:

দ্রুত রোল পরিবর্তনের সাথে, কিছু মেশিন বিভিন্ন purlin আকার উত্পাদন করতে পারে। এটি একটি একক উত্পাদন লাইনের অনুমতি দেয় একাধিক প্রকল্প পরিবেশন করা।

PLC শত শত বিভিন্ন পণ্যের রেসিপি সংরক্ষণ করতে পারে। কাজের মধ্যে স্যুইচ দ্রুত এবং সহজ.

ইন্টিগ্রেটেড প্রি-পাঞ্চিং:

এটি দক্ষতা এবং নির্ভুলতার একটি মূল সুবিধা প্রদান করে। পুর্লিন তৈরি হওয়ার আগে গর্তগুলিকে খোঁচা দেওয়া হয়। এই প্রি-পাঞ্চিং ধীরগতির, কম সঠিক ড্রিলিংকে পরে নির্মূল করে।

এই বৈশিষ্ট্যটি নির্মাণ সাইটে প্রচুর সময় এবং শ্রম বাঁচায়।

নিরাপত্তা এবং ব্যবহারের সহজতা:

আধুনিক মেশিনে ব্যাপক নিরাপত্তা বৈশিষ্ট্য আছে। এর মধ্যে জরুরী স্টপ বোতাম, নিরাপত্তা প্রহরী এবং ফল্ট অন্তর্ভুক্ত সনাক্তকরণ সিস্টেম।

স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থার জন্য ন্যূনতম অপারেটরের হস্তক্ষেপ প্রয়োজন। এটি মানুষের ভুলের সম্ভাবনা হ্রাস করে।

প্রাথমিক অ্যাপ্লিকেশন এবং ব্যবহারের ক্ষেত্রে

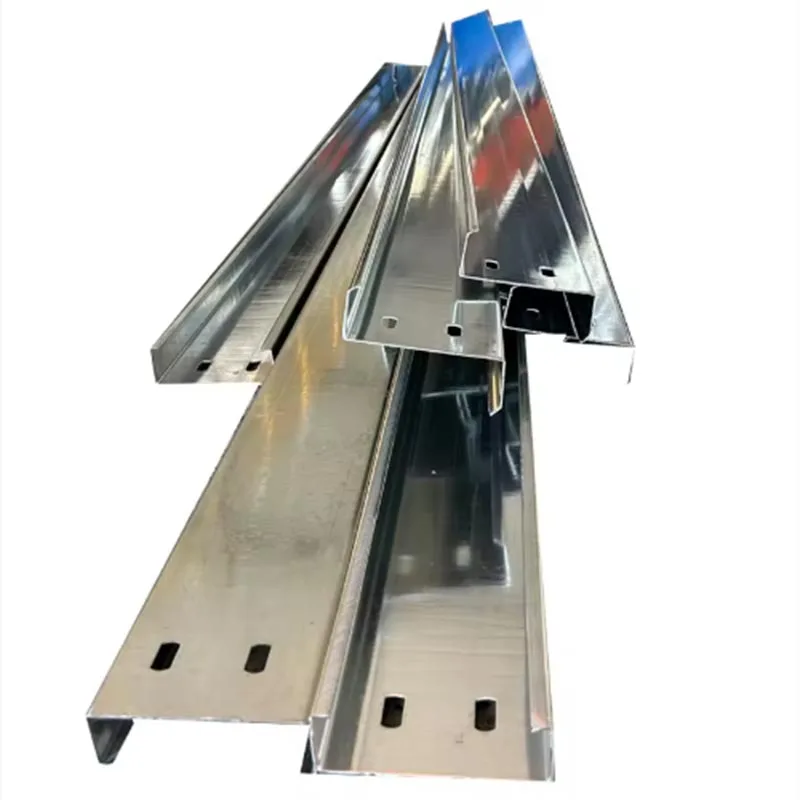

এই ক্যাসেট টাইপ সিগমা পুরলিন রোল ফর্মিং মেশিন দ্বারা উত্পাদিত purlins বহুমুখী হয়. তারা একটি প্রশস্ত ব্যবহার করা হয় নির্মাণ প্রকল্পের পরিসীমা।

শিল্প ও বাণিজ্যিক ভবন:

এটি সবচেয়ে সাধারণ অ্যাপ্লিকেশন। সিগমা purlins গুদামগুলির জন্য প্রাথমিক ছাদ এবং প্রাচীর সমর্থন কাঠামো গঠন করে, কারখানা, এবং বড় খুচরা দোকান.

তাদের উচ্চ লোড ক্ষমতা ভারী ছাদ শীট এবং নিরোধক সমর্থন করার জন্য আদর্শ।

বড়-স্প্যান কাঠামো:

বিমানের হ্যাঙ্গার, স্পোর্টস হল এবং প্রদর্শনী কেন্দ্রের মতো বড়, খোলা কাঠামোর জন্য তারা আদর্শ পছন্দ।

কৃষি ভবন:

শস্যাগার এবং শেডের মতো খামার ভবনগুলি সিগমা পুরলিনের শক্তিশালী প্রকৃতি থেকে উপকৃত হয়। তারা থেকে ভারী লোড সহ্য করতে পারেন সংরক্ষিত শস্য বা সরঞ্জাম।

মেজানাইন মেঝে:

সিগমা purlins গুদাম এবং শিল্প ইউনিটে মেজানাইন মেঝে নির্মাণ করতে ব্যবহৃত হয়। তারা একটি শক্তিশালী এবং প্রদান স্থিতিশীল কাঠামো। এটি অতিরিক্ত স্টোরেজ বা অফিস স্পেস তৈরি করে।

সোলার প্যানেলের জন্য সমর্থন কাঠামো:

পুনর্নবীকরণযোগ্য শক্তি বুম সিগমা purlins উপর নির্ভর করে. তারা বৃহৎ মাপের সৌর খামার এবং জন্য অপরিহার্য মেরুদণ্ড গঠন ছাদ ইনস্টলেশন।

রোল গঠন প্রক্রিয়া: একটি ধাপে ধাপে নির্দেশিকা

কুণ্ডলী থেকে সমাপ্ত পুরলিনে রূপান্তর একটি অবিচ্ছিন্ন, স্বয়ংক্রিয় ক্রম।

ধাপ 1: কয়েল লোড হচ্ছে

প্রক্রিয়াটি আনকয়লারে একটি স্টিলের কয়েল দিয়ে শুরু হয়। কয়েলের ওজনের উপর নির্ভর করে, একটি সাধারণ ম্যান্ড্রেল বা ক মোটর চালিত ইউনিট ব্যবহার করা হয়।

ধাপ 2: সোজা করা এবং খাওয়ানো

নিখুঁত সমতলতা নিশ্চিত করতে, স্ট্রিপটি একটি সমতলকরণ ডিভাইসের মধ্য দিয়ে যায়। এই ধাপ থেকে কোনো বক্ররেখা বা বাঁক সরিয়ে দেয় কয়েলিং প্রক্রিয়া।

ধাপ 3: প্রাক-পাঞ্চিং (ঐচ্ছিক কিন্তু সাধারণ)

পাঞ্চিং ইউনিট তারপর সুনির্দিষ্টভাবে প্রোগ্রাম করা বিরতিতে গর্ত তৈরি করে। ব্যবধান PLC দ্বারা নিয়ন্ত্রিত হয়। এই এই বৈশিষ্ট্যগুলি যোগ করার জন্য সবচেয়ে কার্যকর পর্যায়।

ধাপ 4: রোল গঠনের প্রক্রিয়া

ফ্ল্যাট, খোঁচা ফালা এখন রোল সাবেক প্রবেশ. গঠন প্রক্রিয়া প্রথম স্টেশন থেকে শুরু হয়.

মেশিনের মধ্য দিয়ে যাওয়ার সময় ধাতব ধীরে ধীরে আকারে তৈরি হয়। প্রতিটি স্টেশন একটি ছোট, সুনির্দিষ্ট সঞ্চালন করে বাঁক

একটি নিখুঁত, চাপ-মুক্ত ফর্ম একটি ধীর এবং নিয়ন্ত্রিত প্রক্রিয়ার মাধ্যমে অর্জন করা হয়, যা উপাদান ক্লান্তি প্রতিরোধ করে।

ধাপ 5: দৈর্ঘ্যে কাটা

purlin সম্পূর্ণরূপে গঠিত হয়ে গেলে, এটি এগিয়ে যেতে থাকে। এনকোডারটি ট্র্যাক করে সঠিক দৈর্ঘ্য যা পাস হয়েছে।

প্রিসেট দৈর্ঘ্য পৌঁছে গেলে, পিএলসি একটি সংকেত পাঠায়। একটি জলবাহী উড়ন্ত কাট-অফ সিস্টেম সক্রিয় হয়।

কাটিং ইউনিটটি পুরলিনের মতো একই গতিতে চলে। এটা বন্ধ না করে একটি পরিষ্কার, burr-মুক্ত কাটা তোলে উত্পাদন লাইন। কাটার তারপর তার শুরু অবস্থান ফিরে.

ধাপ 6: আউটপুট এবং স্ট্যাকিং

কাটা থেকে দৈর্ঘ্যের purlin আউটপুট পরিবাহক সম্মুখের নিষ্কাশন করা হয়.

একবার একটি স্বয়ংক্রিয় স্ট্যাকার বা কর্মীদের দ্বারা সংগ্রহ করা হলে, সমাপ্ত পুরলিনগুলি বান্ডিল করা হয় এবং চালানের জন্য প্রস্তুত করা হয়।

এই ক্যাসেট টাইপ সিগমা পুরলিন রোল ফর্মিং মেশিন আধুনিক স্থাপত্যের মেরুদণ্ড হিসাবে একটি নতুন মান সেট করে। এটা একটি স্মার্ট, ডিজিটাল হার্টের সাথে অতুলনীয় মেকানিক্যাল ইঞ্জিনিয়ারিংকে একত্রিত করে। এটি তিনটি গুরুত্বপূর্ণ সুবিধা প্রদান করে: শক্তি, নির্ভুলতা এবং খরচ-কার্যকারিতা। এটি আজকের জন্য আদর্শ করে তোলে উচ্চ-মানের শিল্প প্রকল্প। নির্বিঘ্নে প্রাক-বানোয়াট পদক্ষেপগুলি অন্তর্ভুক্ত করার ক্ষমতা, যেমন পাঞ্চিং, উল্লেখযোগ্যভাবে নির্মাণ সময়রেখা ত্বরান্বিত.

এই বিনিয়োগ একটি কৌশলগত সিদ্ধান্ত যা একটি কোম্পানির ভবিষ্যৎ নির্ধারণ করে। এটি ভলিউমের মূল ক্ষমতা তৈরি করে, গুণমান, এবং প্রতিযোগিতামূলকতা। এটা নিঃসন্দেহে, অগ্রগামী-চিন্তাকারকদের জন্য মৌলিক সম্পদ।
