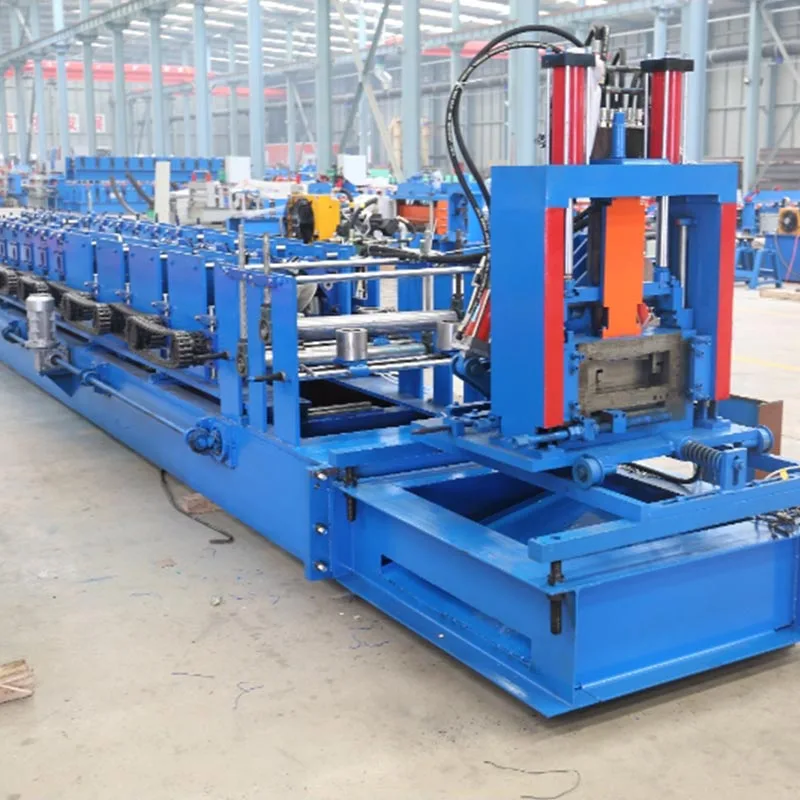

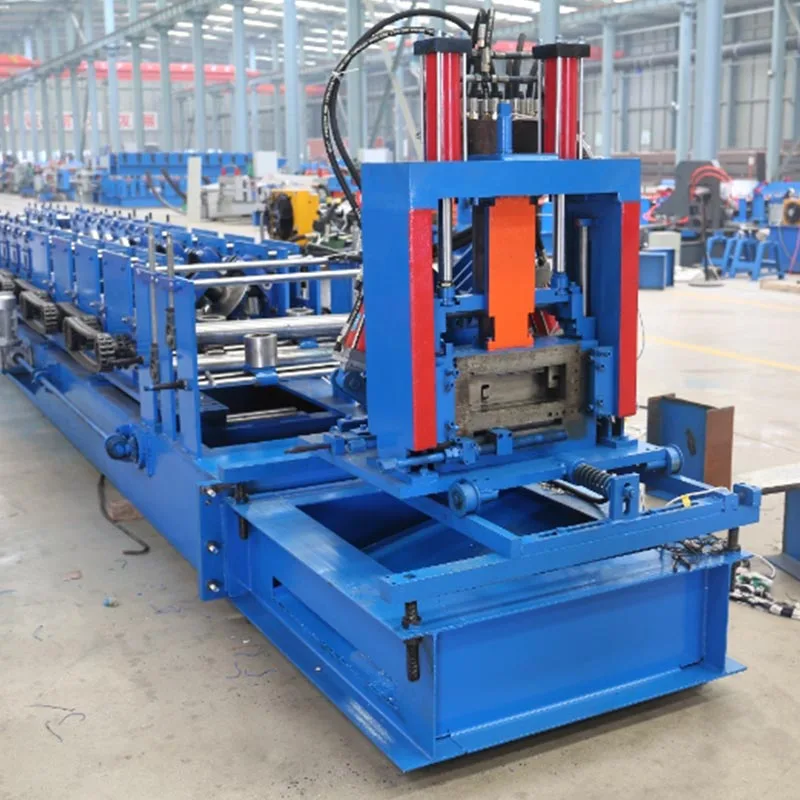

C Purlin রোল ফর্মিং মেশিন

C Purlin রোল ফর্মিং মেশিন একটি রোল গঠন প্রক্রিয়ার মাধ্যমে কাজ করে। একটি ইস্পাত ফালা রোলারের একাধিক সেট দ্বারা বাঁকানো হয়। ফালাটি ধীরে ধীরে একটি "C" আকারে রূপান্তরিত হয়। অবশেষে, এটি প্রয়োজনীয় দৈর্ঘ্য কাটা হয়।

এই মেশিনটি ধাতব ফ্রেম নির্মাণের মেরুদণ্ড। এটি দ্রুত, খরচ-কার্যকর সক্ষম করে উত্পাদন এটি সামঞ্জস্যপূর্ণ, উচ্চ-মানের কাঠামোগত উপাদান তৈরি করে। মেশিনটি অনেক শিল্পের জন্য অপরিহার্য। এর উচ্চ স্বয়ংক্রিয়তা এবং দক্ষতা এটি একটি মূল হাতিয়ার করে তোলে। ইস্পাত ফ্রেম নির্মাতারা, ধাতু বিল্ডিং ফ্যাব্রিকেটর, এবং উপাদান সরবরাহকারীরা সবাই এটির উপর নির্ভর করে।

বিস্তারিত বর্ণনা

TheC Purlin রোল ফর্মিং মেশিন একটি মসৃণ, স্বয়ংক্রিয় চক্র চালায়। এর কর্মপ্রবাহে বেশ কয়েকটি মূল পর্যায় জড়িত।

উ: রোল গঠন প্রক্রিয়া:

আনকোয়লিং এবং সোজা করা: একটি স্টিলের কয়েল ডিকয়লারের উপর লোড করা হয়। ফালা গঠনের আগে সমতল হতে হবে। ক সমতলকরণ মেশিন এটি সমতল করে। এই পদক্ষেপটি purlin এর নির্ভুলতা নিশ্চিত করে।

প্রি-পাঞ্চিং (ঐচ্ছিক কিন্তু সাধারণ): ফ্ল্যাট স্ট্রিপটি প্রায়শই প্রথমে একটি পাঞ্চিং ইউনিটের মধ্য দিয়ে যায়। এই ইউনিট তৈরি করে সুনির্দিষ্ট গর্ত, স্লট, বা খাঁজ। এই বৈশিষ্ট্যগুলি অন-সাইট সমাবেশকে দ্রুত এবং সহজ করে তোলে। তারা জন্য পথ প্রদান পাইপ, নালী, এবং বল্টু।

রোল ফর্মিং সেকশন - মেশিনের হার্ট: ফ্ল্যাট স্টিলের স্ট্রিপ এই স্টেশনে প্রবেশ করে। এটা ক্রমান্বয়ে এটির চূড়ান্ত সি-প্রোফাইলে আকার দেওয়া হয়েছে। উপরের এবং নীচের রোলারগুলির অনেক সেট এই প্রক্রিয়াটিকে গাইড করে। প্রতিটি সেট ইস্পাত বাঁক a একটু বেশি

প্রথম কয়েকটি স্ট্যান্ড দুটি ফ্ল্যাঞ্জের জন্য প্রাথমিক বাঁক তৈরি করে।

পরে স্ট্যান্ডগুলি ধীরে ধীরে ওয়েবকে গভীর করে এবং ফ্ল্যাঞ্জের কোণগুলিকে চূড়ান্ত করে।

দৈর্ঘ্যে কাটা: সম্পূর্ণরূপে গঠিত সি-সেকশনটি কাটার প্রক্রিয়ায় চলে যায়। একটি জলবাহী বা সার্ভো চালিত "উড়ন্ত" কাট-অফ সিস্টেম স্ট্যান্ডার্ড। এটি পুর্লিনের সাথে সরে যায়, একটি পরিষ্কার কাটা তৈরি করে এবং তারপরে তার শুরু অবস্থানে ফিরে আসে। এটি বন্ধ না করে অবিচ্ছিন্ন উত্পাদনের অনুমতি দেয়।

আউটপুট এবং স্ট্যাকিং: সমাপ্ত purlins স্বয়ংক্রিয়ভাবে জানানো এবং স্ট্যাক করা হয়. এটি মসৃণ, ক্রমাগত সক্ষম করে উত্পাদন

B. মূল উপাদান:

Decoiler: ইস্পাত কুণ্ডলী ধরে।

লেভেলিং মেশিন: স্টিলের স্ট্রিপ সমতল করে।

পাঞ্চিং ইউনিট: সমতল স্ট্রিপে গর্ত বা খাঁজ তৈরি করে।

রোল ফর্মিং স্টেশন: রোলারের একাধিক স্ট্যান্ড যা ধীরে ধীরে ইস্পাতকে আকৃতি দেয়।

সার্ভো কাটিং সিস্টেম: নির্ভুল সার্ভো মোটরগুলির সাথে পরিষ্কার, ডান-কোণ কাটা অর্জন করে।

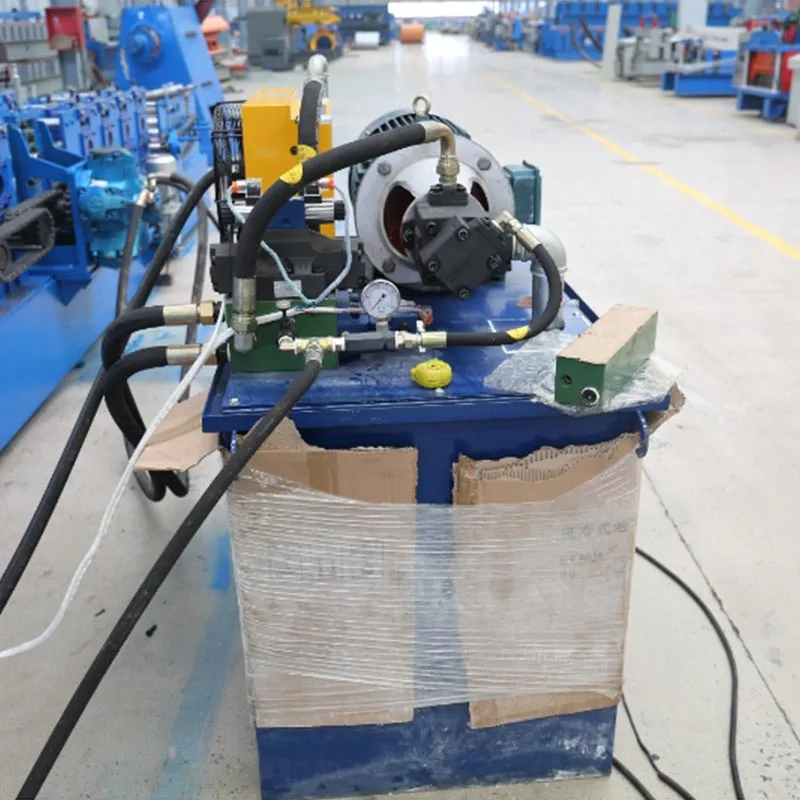

হাইড্রোলিক পাওয়ার প্যাক: এই ইউনিটটি মেশিনের হার্ট হিসাবে কাজ করে, এর জন্য প্রয়োজনীয় সামঞ্জস্যপূর্ণ, নির্ভরযোগ্য শক্তি তৈরি করে উভয় খোঁচা এবং কাটা অপারেশন.

পিএলসি কন্ট্রোল সিস্টেম: এটি কেন্দ্রীয় নিয়ন্ত্রণ ইউনিট। এটি উচ্চ নির্ভুলতার সাথে সমস্ত ফাংশন নিয়ন্ত্রণ করে। অপারেশন হল একটি ব্যবহারকারী-বান্ধব টাচস্ক্রিন মাধ্যমে সহজ.

আউটপুট পরিবাহক/স্ট্যাকার: এটি স্বয়ংক্রিয়ভাবে কাটা পুরলিনগুলিকে দূরে সরিয়ে দেয় এবং সুন্দরভাবে স্তুপে বান্ডিল করে, স্ট্রিমলাইন করে উত্পাদন লাইনের শেষ।

অ্যাপ্লিকেশন দৃশ্যকল্প

C Purlin Roll Forming Machines হল আধুনিক নির্মাণের একটি ভিত্তিপ্রস্তর, যেকোন অ্যাপ্লিকেশন পরিবেশন করে যেখানে কাঠামোগত শক্তি সর্বোচ্চ।

প্রি-ইঞ্জিনিয়ারড মেটাল বিল্ডিংস (PEMBs): এটি প্রাথমিক ব্যবহার। মেশিনের জন্য purlins এবং girts উত্পাদন গুদাম, কারখানা, বিমানের হ্যাঙ্গার এবং বড় বাণিজ্যিক ভবন।

বাণিজ্যিক নির্মাণ: এই purlins কাঠামোগত সমর্থন প্রদান. তারা এর ছাদ এবং দেয়ালের মূল উপাদান শপিং মল এবং লজিস্টিক সেন্টার থেকে শুরু করে বড় স্পোর্টস কমপ্লেক্স পর্যন্ত বিভিন্ন কাঠামো।

আবাসিক ইস্পাত ফ্রেমিং: বাড়ি এবং অ্যাপার্টমেন্টে আবাসিক লাইট গেজ স্টিল ফ্রেমিং (এলজিএসএফ) এর জন্য। এটি একটি কাঠের টেকসই, উইপোকা-প্রমাণ বিকল্প।

সোলার পাওয়ার মাউন্টিং সিস্টেম: গ্রাউন্ড-মাউন্ট করা এবং ছাদে সোলার প্যানেলের জন্য সমর্থন কাঠামো তৈরি করে।

গ্রীনহাউস স্ট্রাকচার: বড় কৃষি গ্রীনহাউসের জন্য সোজা বা বাঁকা সমর্থন সদস্য তৈরি করে।

ধারক এবং মডুলার বিল্ডিং: প্রিফেব্রিকেটেড এবং পোর্টেবল বিল্ডিং ইউনিটের জন্য প্রধান ফ্রেম তৈরি করে।

স্টোরেজ র্যাক সিস্টেম: মেশিনটি স্টোরেজ র্যাক উপাদান তৈরি করতে যথেষ্ট নমনীয়। এই দ্বারা অর্জন করা হয় কেবল তার সেটিংস পুনরায় কনফিগার করা হচ্ছে।

মূল সুবিধা

ব্যতিক্রমী সামঞ্জস্য এবং নির্ভুলতা: রোল গঠনের প্রক্রিয়া নিশ্চিত করে যে প্রতিটি পুরলিনের একটি অভিন্ন ক্রস-সেকশন রয়েছে, নিখুঁত অভিন্নতার নিশ্চয়তা। এটি কাঠামোগত অখণ্ডতা নিশ্চিত করে এবং সমাবেশকে সহজ করে।

উল্লেখযোগ্য খরচ হ্রাস: মেশিনটি কাঁচা কুণ্ডলী ইস্পাত ব্যবহার করে, যা আরও লাভজনক। এছাড়াও সম্পূর্ণ অটোমেশন নাটকীয়ভাবে শ্রম খরচ এবং উপাদান বর্জ্য হ্রাস. প্রতি purlin খরচ কম.

নমনীয়তা এবং কাস্টমাইজেশন: মেশিনটি বিভিন্ন সি-পুরলিন আকার উত্পাদন করতে দ্রুত সমন্বয় করা যেতে পারে। সহজভাবে রোলারগুলি পরিবর্তন করা এবং PLC প্রোগ্রাম আপডেট করা, এটি একটি নতুন উত্পাদন চালানোর জন্য প্রস্তুত। খোঁচা নিদর্শন সম্পূর্ণরূপে হয় যে কোনো প্রকল্পের জন্য কাস্টমাইজযোগ্য।

উপাদানের শক্তি সংরক্ষণ: ঠান্ডা-গঠন প্রক্রিয়া বাঁকগুলিতে ইস্পাতকে শক্ত করে। এটি ফাইনাল করে পণ্য শক্তিশালী এবং আরো কঠোর। স্টিলের রসায়ন অপরিবর্তিত রয়েছে।

ন্যূনতম বর্জ্য: রোল গঠন প্রক্রিয়া খুবই উপাদান-দক্ষ। এটি পদ্ধতির তুলনায় অনেক কম স্ক্র্যাপ তৈরি করে প্রেস ব্রেকিং মত.

ইন্টিগ্রেটেড অপারেশন: সিস্টেমটি একটি বিরামহীন লাইনে সমস্ত পদক্ষেপকে একত্রিত করে। এই হ্যান্ডলিং সময় এবং স্ল্যাশ একাধিক পৃথক মেশিনের প্রয়োজনীয়তা দূর করে।

প্রযুক্তিগত পরামিতি

দ্রষ্টব্য: অনেক মেশিনকে সামঞ্জস্যযোগ্য করার জন্য ডিজাইন করা হয়েছে, যা পরিবর্তন করে সি-পুরলিন আকারের একটি পরিসীমা তৈরি করতে সক্ষম। রোলার এবং সেটিংস।

মূল সুবিধা

A C Purlin রোল ফর্মিং মেশিন অনেক শক্তিশালী সুবিধা প্রদান করে। এটি আগে থেকে তৈরি purlins কেনার চেয়ে একটি স্মার্ট পছন্দ বা অন্যান্য পদ্ধতি ব্যবহার করে।

উচ্চ দক্ষতা: মেশিনটি নন-স্টপ, 24/7 চালাতে পারে। এটি প্রতি মিনিটে দশ মিটার ফিনিশড পুরলিন তৈরি করে। এটি আপনার উত্পাদন ক্ষমতা ব্যাপকভাবে বৃদ্ধি করে।

চমৎকার সামঞ্জস্য: উত্পাদিত প্রতিটি purlin অভিন্ন. এই অভিন্নতা কাঠামোগত শক্তির জন্য অত্যন্ত গুরুত্বপূর্ণ। এটা এছাড়াও সাইটে সমাবেশ দ্রুত এবং সহজ করে তোলে।

কম খরচ: মেশিন অর্থ সাশ্রয় করে। এটি কয়েল করা ইস্পাত ব্যবহার করে এবং সম্পূর্ণ স্বয়ংক্রিয়। এই উভয় শ্রম খরচ হ্রাস এবং উপাদান বর্জ্য। ইউনিট প্রতি আপনার খরচ কমে যায়.

মহান নমনীয়তা: আপনি দ্রুত purlin আকার পরিবর্তন করতে পারেন. কেবল রোলারগুলি অদলবদল করুন এবং PLC সেটিংস আপডেট করুন৷ এই আপনাকে ন্যূনতম বিলম্বের সাথে বিভিন্ন C-purlin আকার চালাতে দেয়।

শক্তিশালী পণ্য: রোল গঠনের প্রক্রিয়াটি আসলে বাঁকগুলিতে ইস্পাতকে শক্তিশালী করে। ফলাফল আরও কঠোর, শক্ত purlin। স্টিলের রাসায়নিক বৈশিষ্ট্য অপরিবর্তিত থাকে।

কম বর্জ্য: এই পদ্ধতিটি উপকরণের সাথে খুব দক্ষ। এটি প্রেস ব্রেকিংয়ের চেয়ে অনেক কম বর্জ্য তৈরি করে; প্রেস পদ্ধতির জন্য বড় খালি জায়গা প্রয়োজন, ফলে আরও অফ-কাট হয়।

ইন্টিগ্রেটেড প্রক্রিয়া: সমগ্র উত্পাদন লাইন একটি মসৃণ অপারেশন একত্রিত করা হয়. এটি পরিচালনার সময় হ্রাস করে এবং বেশ কয়েকটি পৃথক মেশিনের প্রয়োজনীয়তা দূর করে।

গুরুত্বপূর্ণ বিবরণ এবং বৈশিষ্ট্য

একটি আধুনিক C Purlin রোল ফর্মিং মেশিনের প্রকৃত মূল্য এর বিবরণে রয়েছে। মূল বৈশিষ্ট্যগুলি এর কার্যকারিতা নির্ধারণ করে, ব্যবহারের সহজতা, এবং নিরাপত্তা।

গুণমানের রোলার: রোলারগুলি সবচেয়ে গুরুত্বপূর্ণ অংশ। তারা উচ্চ গ্রেড ভারবহন ইস্পাত থেকে তৈরি করা হয়. তারা তাপ-চিকিত্সা করা হয় যাতে পৃষ্ঠটি শক্ত হয়ে যায় এবং মূলটি শক্ত থাকে। এটি একটি দীর্ঘ সেবা জীবন ফলাফল এবং চমৎকার পরিধান প্রতিরোধের.

শক্তিশালী শ্যাফ্ট এবং হাউজিং: তাপ-চিকিত্সা, উচ্চ-শক্তির খাদ ইস্পাত থেকে তৈরি, শ্যাফ্টগুলি শক্তিশালী দ্বারা সমর্থিত, ডবল ভারবহন আবাসন. এই সেটআপটি উচ্চ-গতির অপারেশনের সময় নমনকে বাধা দেয়, যা পণ্যের জন্য অত্যাবশ্যক নির্ভুলতা

উন্নত নিয়ন্ত্রণ: একটি টাচস্ক্রিন সহ একটি কেন্দ্রীয় PLC অপারেটরদের সমস্ত পরামিতি নিয়ন্ত্রণ করতে দেয়। তারা সেট করতে পারেন উত্পাদন ডেটা, কাজের রেসিপি সংরক্ষণ করুন এবং রিয়েল-টাইম মেশিনের অবস্থা এবং ডায়াগনস্টিকগুলি নিরীক্ষণ করুন।

সার্ভো-চালিত প্রযুক্তি: আধুনিক মেশিনে সার্ভো সিস্টেমগুলি সাধারণ। তারা একটি সুনির্দিষ্ট এবং শান্ত বিকল্প জলবাহী সিস্টেম। Servos আরো সঠিক, শক্তি-দক্ষ, এবং উচ্চতর নিয়ন্ত্রণ প্রস্তাব.

স্বয়ংক্রিয় তৈলাক্তকরণ: একটি সমন্বিত কেন্দ্রীয় তৈলাক্তকরণ ব্যবস্থা সাধারণ। এটি স্বয়ংক্রিয়ভাবে তেল দিয়ে কাজ করে নির্দিষ্ট সময়ের ব্যবধানে রোলার এবং বিয়ারিং। এটি ম্যানুয়াল রক্ষণাবেক্ষণ হ্রাস করে, পরিধান হ্রাস করে এবং অতিরিক্ত গরম হওয়া প্রতিরোধ করে।

নিরাপত্তা প্রথম: অপারেটর নিরাপত্তা একটি মূল ফোকাস. মেশিনটিতে ইন্টিগ্রেটেড গার্ড, একাধিক জরুরী স্টপ বোতাম রয়েছে, এবং বৈদ্যুতিক ওভারলোড সুরক্ষা।

দ্রুত পরিবর্তন: আপনি দ্রুত purlin আকারের মধ্যে স্যুইচ করতে পারেন। অপারেটর সরলীকৃত সমন্বয় করতে পারেন. এই ডাউনটাইম কমিয়ে দেয় এবং সামগ্রিক দক্ষতা বাড়ায়।

সি পুরলিন রোল ফর্মিং মেশিনটি শিল্প প্রকৌশলের একটি মাস্টারওয়ার্ক। এটি একটি সাধারণ ইস্পাত কুণ্ডলী পরিণত একটি গুরুত্বপূর্ণ কাঠামোগত উপাদান মধ্যে. এটি অসাধারণ গতি, নির্ভুলতা এবং অর্থনীতির সাথে এটি করে। আমাদের আধুনিকতায় এর ভূমিকা বিশ্ব বিশাল, শিল্প কমপ্লেক্স নির্মাণ থেকে সৌর খামার সমর্থন পর্যন্ত। কোন ধাতু নির্মাণ ব্যবসার জন্য, এই মেশিন একটি কৌশলগত বিনিয়োগ. এটি উত্পাদনশীলতা, গুণমান এবং প্রতিযোগিতামূলক সুবিধা চালায়।
