850 ঢেউতোলা রঙ ইস্পাত রোল গঠন মেশিন

পণ্য পরিচিতি

850 ঢেউতোলা রঙের স্টিল রোল ফর্মিং মেশিন কাঁচা, ফ্ল্যাট ধাতব কয়েলকে রূপান্তরিত করে - যেমন প্রি-পেইন্ট করা গ্যালভানাইজড ইস্পাত, অ্যালুমিনিয়াম বা স্টেইনলেস স্টিল—850টি ঢেউতোলা শীটের ক্লাসিক তরঙ্গায়িত প্রোফাইলে। এটি একটিতে করা হয় ক্রমাগত, স্বয়ংক্রিয় প্রক্রিয়া।

নামের মধ্যে "850" এর অর্থ সাধারণত চূড়ান্ত শীটটির কার্যকর আচ্ছাদন প্রস্থ প্রায় 850 মিমি। এটি একটি জনপ্রিয় এবং বহুমুখী প্রোফাইল ছাদ এবং ক্ল্যাডিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

এই মেশিন শুধু একটি প্রাক্তন বেশী; এটি একটি সম্পূর্ণ সিস্টেম। এই সিস্টেম একাধিক ফাংশন সংহত করে। এটি uncoiling, নির্ভুল সমতলকরণ, এবং রোল গঠন সঞ্চালিত হয়. এটিও পরিচালনা করে কাটা এবং স্বয়ংক্রিয় স্ট্যাকিং। একটি কেন্দ্রীয় PLC সমগ্র প্রক্রিয়া নিয়ন্ত্রণ করে। সিস্টেম নির্মাতাদের জন্য ডিজাইন করা হয়েছে এবং উপাদান সরবরাহকারী। এটা উচ্চ আউটপুট জন্য প্রয়োজন পূরণ করে. এটি সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করে। এটি কর্মক্ষমতা কমিয়ে দেয় ডাউনটাইম

বিস্তারিত বর্ণনা

এই 850 ঢেউতোলা রঙের ইস্পাত রোল ফর্মিং মেশিন বুদ্ধিমান নিয়ন্ত্রণের সাথে শক্তিশালী মেকানিক্সকে একত্রিত করে। এর অপারেশন স্বতন্ত্র পর্যায়ের মাধ্যমে অগ্রসর হয়। প্রতিটি পর্যায় সুনির্দিষ্টভাবে সাজানো হয়।

উ: মূল প্রক্রিয়া: রোল গঠন

মেশিনের মূল হল রোল গঠনের স্টেশন। এই স্টেশনে জোড়া রোলগুলির একটি সিরিজ রয়েছে৷ প্রতিটি রোল হয় একটি শক্তিশালী খাদ দ্বারা সমর্থিত। প্রতিটি রোল সেট ক্রমান্বয়ে স্ট্রিপটিকে ঢেউতোলা আকৃতিতে বাঁকিয়ে দেয়। এই ঠান্ডা-গঠন পদ্ধতি ধাতু প্রসারিত বা পাতলা এড়ায়। সাধারণত 12-18 বা তার বেশি পর্যায়ে একটি প্রোফাইল নিশ্চিত করে উভয় মাত্রিকভাবে সঠিক এবং সামঞ্জস্যপূর্ণ।

B. ইন্টিগ্রেটেড সিস্টেম উপাদান

Decoiler: উৎপাদন প্রক্রিয়া এখানে শুরু হয়. একটি ভারী-শুল্ক ডিকয়লার কাঁচামালের বড় কয়েল ধরে রাখে আনস্পুলিং নিয়ন্ত্রণ এবং উত্তেজনা বজায় রাখার জন্য মোটর চালিত ম্যান্ড্রেল এবং একটি ব্রেক।

এন্ট্রি গাইড এবং পিঞ্চ রোলস এন্ট্রি পয়েন্ট গঠন করে। তাদের ভূমিকা লেভেলার মধ্যে ধাতু ফালা গাইড এবং প্রাথমিক ড্রাইভিং শক্তি সরবরাহ করুন।

লেভেলিং মেশিন: ধাতু গঠনের আগে পুরোপুরি সমতল করা হয়। একটি সমতলকরণ মেশিন একাধিক রোলার ব্যবহার করে কুণ্ডলীকৃত স্টক সোজা করুন। এটি নিশ্চিত করে যে একটি ফ্ল্যাট শীট পূর্বে প্রবেশ করে, যা চূড়ান্ত পণ্যের জন্য গুরুত্বপূর্ণ গুণমান

রোল ফর্মিং মেইনফ্রেম: এই শক্তিশালী, ভারী ফ্রেমের একটি প্রাথমিক কাজ রয়েছে: সমস্ত গঠনকারী রোল স্টেশনকে কঠোরভাবে সমর্থন করা। এটি উচ্চ শক্তি সহ্য করার জন্য নির্মিত। এই শক্তিশালী নির্মাণ নিশ্চিত করে যে সমস্ত উপাদান নিখুঁত প্রান্তিককরণে থাকে।

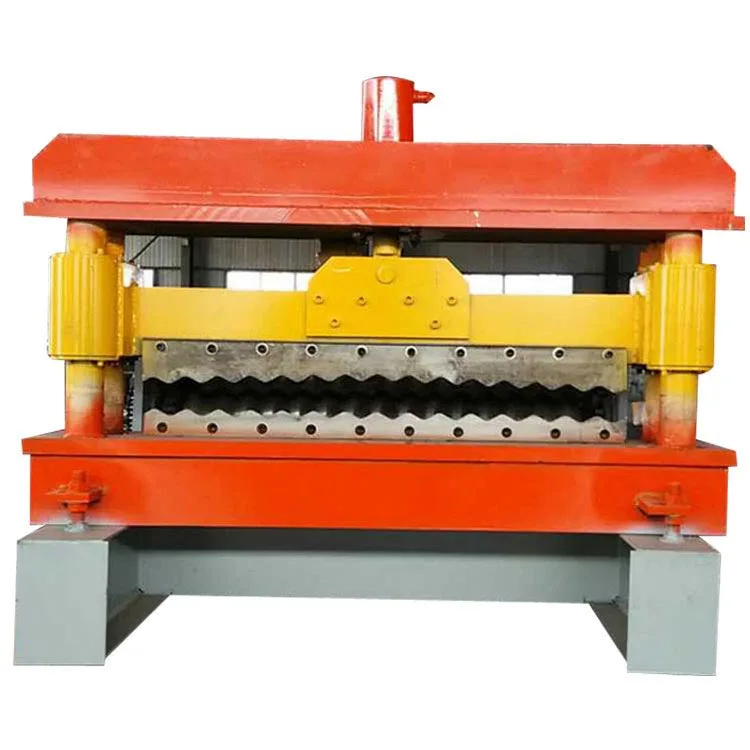

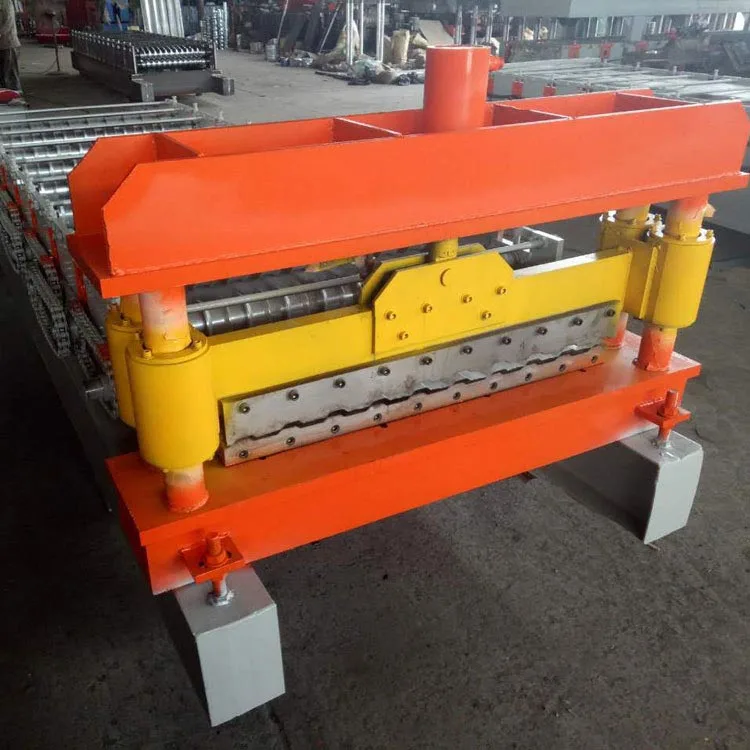

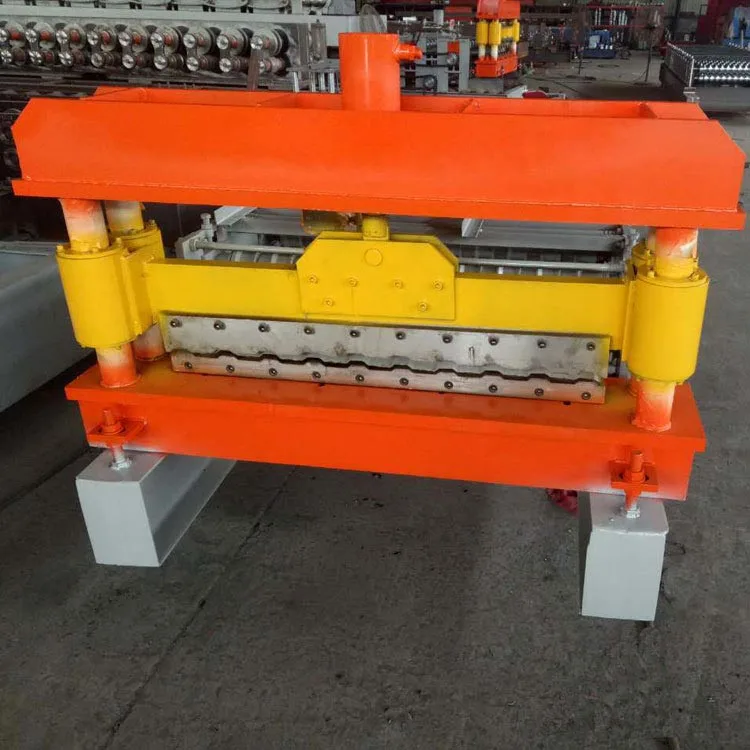

কাটিং সিস্টেম: দুটি প্রধান ধরনের আছে:

ফ্লাইং কাট-অফ সিস্টেম: এই সিস্টেমটি উচ্চ-গতির কাজের জন্য আদর্শ। কাটারটি শীটের গতির সাথে মেলে এবং একটি তৈরি করে সুনির্দিষ্ট কাটা এটি তারপর তার সূচনা পয়েন্টে ফিরে আসে। এই সিঙ্ক্রোনাইজড গতি ক্রমাগত লাইন অপারেশন সক্ষম করে।

হাইড্রোলিক স্টেশন এবং পাওয়ার: এর ভূমিকা জলবাহী শক্তি সরবরাহ করা। এটি কর্তনকারী এবং অন্যান্য সমস্ত জলবাহীকে শক্তি দেয় মেশিন জুড়ে উপাদান।

পিএলসি কন্ট্রোল ক্যাবিনেট এবং টাচস্ক্রিন: এটি মেশিনের মস্তিষ্ক। PLC স্বয়ংক্রিয় এবং সব সমন্বয় করে উপাদান টাচস্ক্রিন অপারেটরদের প্যারামিটার সেট করতে দেয় (যেমন শীটের দৈর্ঘ্য এবং গতি), মেশিন নিরীক্ষণ এবং সমস্যা সমাধান করুন। এটি প্রায়শই উত্পাদন ডেটা ট্র্যাক করে।

আউটপুট কনভেয়র এবং স্বয়ংক্রিয় স্ট্যাকার: স্বয়ংক্রিয় স্ট্যাকার সমাপ্ত শীটগুলিকে ঝরঝরে, গণনা করা স্ট্যাকের মধ্যে রূপান্তরিত করে। এই বিজোড় অটোমেশন অবিলম্বে strapping এবং শিপিং জন্য অনুমতি দেয়. প্রক্রিয়াটি উল্লেখযোগ্যভাবে কায়িক শ্রমকে হ্রাস করে পণ্য ফিনিস সুরক্ষিত করার সময়।

অ্যাপ্লিকেশন দৃশ্যকল্প

এই মেশিন দ্বারা তৈরি 850 ঢেউতোলা রঙের ইস্পাত রোল ফর্মিং মেশিন একটি মৌলিক বিল্ডিং উপাদান। তারা শক্তিশালী, টেকসই, এবং খরচ-কার্যকর, এগুলিকে অনেক ক্ষেত্রে উপযোগী করে তোলে:

শিল্প ও বাণিজ্যিক ভবন: এই পণ্যটি সাধারণত শিল্প এবং বাণিজ্যিক ভবনগুলিতে ব্যবহৃত হয়। এগুলো শীট ছাদ এবং দেয়াল জন্য একটি আদর্শ উপাদান. তারা কারখানা, গুদাম, কর্মশালা, এবং বড় ব্যবহার করা হয় দোকান শীট শক্তিশালী এবং দীর্ঘ দূরত্ব বিস্তৃত করতে পারে।

কৃষি বিল্ডিং: এটি শস্যাগার, সাইলো এবং অন্যান্য খামার কাঠামোর জন্য উপযুক্ত, একটি প্রোফাইল যা প্রচার করে দক্ষ বৃষ্টির জল প্রবাহ।

আবাসিক ছাদ: এই শীটগুলি প্রায়শই বাড়ি, শেড এবং আধুনিক স্থাপত্য নকশার জন্য ব্যবহৃত হয়। তারা একটি প্রদান ছাদ যা টেকসই এবং আকর্ষণীয় উভয়ই।

অস্থায়ী কাঠামো: নির্মাণ সাইটের অফিস, অস্থায়ী আশ্রয়কেন্দ্র এবং বেড়ার জন্য আদর্শ — তাদের দ্রুততার জন্য ধন্যবাদ ইনস্টলেশন এবং স্থায়িত্ব।

সংস্কার প্রকল্প: সাধারণভাবে একটি বিদ্যমান পুরানো ছাদের উপরে একটি নতুন, দীর্ঘস্থায়ী ছাদ রাখতে ব্যবহৃত হয়।

বিশেষায়িত ব্যবহার: এই শীটগুলি বিশেষ শিল্পের জন্য নির্দিষ্ট করা যেতে পারে। অ্যালুমিনিয়াম বা মত উপকরণ সঙ্গে স্টেইনলেস স্টীল, এবং উপযুক্ত আবরণ, তারা রাসায়নিক এবং খাদ্য প্রক্রিয়াকরণ প্ল্যান্টের চাহিদা পূরণ করে।

মূল পরামিতি

স্পেসিফিকেশন প্রস্তুতকারকের দ্বারা পরিবর্তিত হতে পারে, তবে একটি সাধারণ উচ্চ-পারফরম্যান্স মেশিন নিম্নলিখিত পরামিতি থাকবে:

এই পণ্যের সুবিধা কি?

মেশিনের সাথে প্রতিযোগিতামূলক প্রান্তের মালিক। এই বিনিয়োগ আপনাকে দেয় কিভাবে একটি সুবিধা:

উচ্চ দক্ষতা এবং স্বয়ংক্রিয়তা: প্রক্রিয়াটি ডিকোইলিং থেকে স্ট্যাকিং পর্যন্ত সম্পূর্ণরূপে স্বয়ংক্রিয়। একটি একক অপারেটর পারেন পুরো লাইন পরিচালনা করুন। এর ফলে খুব কম শ্রম খরচ সহ ব্যাপক উৎপাদন হয়।

উৎকৃষ্ট পণ্যের গুণমান এবং সামঞ্জস্য: প্রথমত, ধাতুটি একাধিক পর্যায়ে আকৃতির হয়। তারপর, আমাদের নির্ভুলতা রোল কাজ শেষ। ফলাফল: শীট যা পুরোপুরি অভিন্ন এবং হুবহু একই রকম। শীটগুলি থেকে মুক্ত বিকৃতি এবং পৃষ্ঠের ক্ষতি। এই সামঞ্জস্যপূর্ণ গুণমান চূড়ান্ত পণ্যের বাজার মূল্য বৃদ্ধি করে।

উল্লেখযোগ্য নমনীয়তা: দ্রুত-পরিবর্তন টুলিং আপনাকে একটি মেশিনের মাধ্যমে আপনার পণ্যের লাইনকে বৈচিত্র্যময় করতে দেয়। যে কোন বাজারের সাথে দেখা করুন অবিলম্বে চাহিদা, একটি PLC সহ যা শীটের দৈর্ঘ্য এবং কমান্ডে আউটপুট সামঞ্জস্য করে।

উল্লেখযোগ্য উপাদান সঞ্চয়: প্রক্রিয়াটি অত্যন্ত দক্ষ। নির্ভুল প্রকৌশলের মাধ্যমে, মেশিনটি নির্মূল করে ম্যানুয়াল পদ্ধতি থেকে বর্জ্য যাতে প্রতিটি কাঁচামাল তার সম্পূর্ণরূপে ব্যবহৃত হয়।

স্থায়িত্ব এবং কম রক্ষণাবেক্ষণ: আমরা প্রিমিয়াম উপাদান এবং শক্ত, ক্রোম-প্লেটেড রোল ব্যবহার করি। এই শক্তিশালী নির্মাণ খুব কম রক্ষণাবেক্ষণ সহ বছরের পরিষেবা সহ্য করার জন্য নির্মিত হয়েছে।

বর্ধিত অপারেশনাল সেফটি: ইন্টিগ্রেটেড সেফটি গার্ড এবং জরুরী স্টপ অপারেটরদের সুরক্ষা দেয়, যখন অটোমেশন সীমা চলন্ত অংশের সাথে তাদের যোগাযোগ। একসাথে, এই বৈশিষ্ট্যগুলি একটি অনেক নিরাপদ কর্মক্ষেত্র স্থাপন করে।

বিনিয়োগের উপর চমৎকার রিটার্ন (ROI): আপনি উচ্চ আউটপুট, কম শ্রম খরচ, সর্বনিম্ন অপচয় এবং সামঞ্জস্যপূর্ণ গুণমান পান। এটি আপনার বিনিয়োগে দ্রুত রিটার্ন প্রদান করে। এটি শক্তিশালী, দীর্ঘস্থায়ী লাভের জন্য একটি ভিত্তি স্থাপন করে।

সমালোচনামূলক বিবরণ এবং নকশা বৈশিষ্ট্য

850 ঢেউতোলা রঙের ইস্পাত রোল ফর্মিং মেশিনে, মূল বিবরণগুলি সরাসরি কার্যক্ষমতা, স্থায়িত্ব এবং পণ্যের গুণমান।

রোল ডিজাইন এবং ম্যানুফ্যাকচারিং: গঠনকারী রোলগুলি একটি সুনির্দিষ্ট যাত্রার মধ্য দিয়ে যায়। উচ্চ-গ্রেড খাদ ইস্পাত হিসাবে শুরু, এগুলি সিএনসি-মেশিনযুক্ত, চরম কঠোরতার জন্য তাপ-চিকিত্সা করা হয়, তারপর যথার্থ-গ্রাউন্ড এবং ক্রোম-ধাতুপট্টাবৃত। এটি নিশ্চিত করে উচ্চতর পরিধান প্রতিরোধ, একটি দীর্ঘ কর্মক্ষম জীবন, এবং একটি নিখুঁত, শীট স্ক্র্যাচ-মুক্ত ফিনিস।

খাদ এবং ভারবহন সমাবেশ: উচ্চ-শক্তি, কঠিন ইস্পাত শ্যাফ্ট ব্যবহার করা হয়। তারা উচ্চ নির্ভুলতা সঙ্গে জোড়া হয়, হেভি-ডিউটি টেপারড রোলার বিয়ারিং। এই নকশা লোড অধীনে বিচ্যুতি নির্মূল. এটি নিখুঁত রোল প্রান্তিককরণ নিশ্চিত করে এবং অবিচ্ছিন্ন অপারেশন সহ্য করে।

মজবুত মেইনফ্রেম নির্মাণ: মেইনফ্রেমটি পুরু ইস্পাত প্লেট থেকে তৈরি করা হয় এবং সম্পূর্ণরূপে এককভাবে ঢালাই করা হয়, অনমনীয় কাঠামো, অটুট স্থিতিশীলতার নিশ্চয়তা দেয়। গঠন প্রক্রিয়া।

উন্নত নিয়ন্ত্রণ ব্যবস্থা: মূল অংশে একটি বুদ্ধিমান PLC এবং HMI রয়েছে। এই সিস্টেম সক্রিয় পর্যবেক্ষণ সক্রিয় গতি এবং আউটপুট, যখন এর ডায়াগনস্টিক টুলগুলি আপনাকে সমস্যার জন্য গাইড করে, ডাউনটাইম কমিয়ে দেয়।

যথার্থ ফ্লাইং কাট সিস্টেম: সার্ভো-চালিত বা হাইড্রোলিক কাটিং সিস্টেমটি শীট আন্দোলনের সাথে পুরোপুরি সিঙ্ক করে। এটি প্রতিবার একটি বর্গক্ষেত্র, পরিষ্কার কাটার জন্য নির্দেশিত, রৈখিক গতি ব্যবহার করে। এই ন্যূনতম burrs ফলাফল.

অক্জিলিয়ারী সিস্টেম: এটি হল সামঞ্জস্যযোগ্য ডিকয়লার গাইড, টেনশন কন্ট্রোল এবং নন-স্ক্র্যাচ রোলারের মতো বিবরণ একটি ভাল-পরিকল্পিত মেশিন সংজ্ঞায়িত করুন।

রক্ষণাবেক্ষণের সহজতা: রক্ষণাবেক্ষণ সোজা। গ্রীস পয়েন্টগুলি সহজেই অ্যাক্সেসযোগ্য, উপাদানগুলি অদলবদল করে মডুলারভাবে, এবং পরিষ্কার ডকুমেন্টেশন আপনাকে পথের প্রতিটি ধাপে গাইড করে।
