একক প্লেট রঙ ইস্পাত রোল গঠন লাইন

পণ্য পরিচিতি

সিঙ্গেল প্লেট কালার স্টিল রোল ফর্মিং লাইনটি প্রি-পেইন্ট করা ইস্পাত কয়েলের আকার দেওয়ার জন্য ডিজাইন করা হয়েছে। এটি তাদের কাস্টম ছাদ এবং প্রাচীর প্যানেলে গঠন করে। এটা যান্ত্রিক গঠন, বৈদ্যুতিক নিয়ন্ত্রণ, এবং জলবাহী কাটিং একত্রিত করে। সমস্ত সিস্টেম এককভাবে একত্রিত হয়, কমপ্যাক্ট উত্পাদন লাইন। এই সমন্বিত, কমপ্যাক্ট ডিজাইন নিশ্চিত করে যে প্রতিটি সমাপ্ত শীট সুনির্দিষ্ট মাত্রিক পূরণ করে মান, একটি মসৃণ পৃষ্ঠ boasts, এবং একটি সামঞ্জস্যপূর্ণ চেহারা প্রদান.

প্রোডাকশন লাইনটি বেশ কয়েকটি মূল অংশ নিয়ে গঠিত: একটি ডিকোইলার, ফিডিং গাইড, রোল ফর্মিং সিস্টেম, হাইড্রোলিক কাটিং ইউনিট, কন্ট্রোল সিস্টেম, এবং রান আউট টেবিল। এর মূল উচ্চ-নির্ভুলতা গঠনকারী রোলার এবং একটি নির্ভরযোগ্য ট্রান্সমিশন নিয়োগ করে মেকানিজম। এই সিস্টেমটি স্থিতিশীল, ক্রমাগত অপারেশনের গ্যারান্টি দেয় এবং তা ছাড়াই বিভিন্ন প্রোফাইলের জন্য সহজেই সামঞ্জস্য করা যায় জটিল সেটআপ। এর নমনীয়তা এটিকে বড় আকারের প্রকল্প এবং কাস্টম উত্পাদন উভয়ের জন্য নিখুঁত করে তোলে।

ফাংশন এবং অ্যাপ্লিকেশন

একক প্লেট কালার স্টিল রোল ফর্মিং লাইনটি একাধিক শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়:

বিল্ডিং এবং নির্মাণ সেক্টরে, এই মেশিনটি ছাদের মতো প্রয়োজনীয় উপাদানগুলি তৈরি করতে ব্যবহৃত হয় শীট, প্রাচীর ক্ল্যাডিং প্যানেল এবং সিলিং বোর্ড। এটি বিভিন্ন জন্য আলংকারিক facades তৈরি করার জন্যও আদর্শ শিল্প কারখানা, গুদাম এবং বাণিজ্যিক ভবন সহ কাঠামো।

আবাসিক হাউজিং: লাইটওয়েট স্টিলের কাঠামো, গ্যারেজ এবং প্রিফেব্রিকেটেড ঘরগুলির জন্য আদর্শ।

অবকাঠামো প্রকল্প: বিমানবন্দর, রেলওয়ে স্টেশন, প্রদর্শনী কেন্দ্র এবং স্টেডিয়ামের ছাদের জন্য উপযুক্ত।

কৃষি সুবিধা: শস্যাগার, শেড এবং প্যানেল প্রয়োজন কোল্ড স্টোরেজ বিল্ডিংগুলিতে প্রয়োগ করা হয়।

এই পণ্যের সুবিধা এবং বৈশিষ্ট্য কি?

উচ্চ নির্ভুলতা গঠন

প্রতিটি রোলার এবং শ্যাফ্ট কঠোর সহনশীলতা নিয়ন্ত্রণের সাথে সিএনসি-মেশিনযুক্ত। ফলাফল সুনির্দিষ্ট গঠন এবং মসৃণ হয় স্ক্র্যাচ ছাড়া পৃষ্ঠের গুণমান।

টেকসই কাঠামো

মেশিন বডি উচ্চ-গ্রেড ইস্পাত থেকে নির্মিত হয়. এর welds ব্যতিক্রমী শক্তিশালী, যা কার্যকরভাবে বিকৃতি প্রতিরোধ করে। রোলারগুলি উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি, যেমন Cr12 বা GCr15। তারা তাপ সহ্য করে দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করতে চিকিত্সা।

সহজ অপারেশন

সিস্টেমটি একটি টাচ স্ক্রিন সহ একটি পিএলসি নিয়ন্ত্রণ ব্যবহার করে। অপারেটররা কেবল কাটিয়া পরামিতি প্রবেশ করুন. তখন মেশিন স্বয়ংক্রিয়ভাবে গঠন এবং কাটা পরিচালনা করে, যা ম্যানুয়াল কাজকে ব্যাপকভাবে হ্রাস করে।

কম শব্দ এবং স্থিতিশীল কর্মক্ষমতা

একক প্লেট কালার স্টিল রোল ফর্মিং লাইন একটি চেইন বা গিয়ারবক্স ট্রান্সমিশন ব্যবহার করে। এই নকশা মসৃণ নিশ্চিত করে গতিশীল এবং কম্পন হ্রাস করে। অতিরিক্তভাবে, সমস্ত বিয়ারিং এবং চলন্ত অংশগুলি সুনির্দিষ্টভাবে সারিবদ্ধ। যে প্রান্তিককরণ উত্পাদনের সময় কম শব্দ অপারেশন বজায় রাখে।

হাইড্রোলিক কাটিং সিস্টেম

জলবাহী কাটিং ডিভাইস পরিষ্কার এবং সুনির্দিষ্ট কাট প্রদান করে। এটি শীট প্রান্তের কোনো বিকৃতি প্রতিরোধ করে। দ ব্লেডগুলি উচ্চ-মানের ছাঁচ ইস্পাত থেকে তৈরি করা হয়, যা উল্লেখযোগ্যভাবে তাদের পরিষেবা জীবন প্রসারিত করে।

শক্তি দক্ষতা

আমাদের অপ্টিমাইজড ড্রাইভ সিস্টেম বিদ্যুত খরচ কমায়, এবং উন্নত অ্যালগরিদম নিষ্ক্রিয় চলমান হ্রাস করে। এটি সরাসরি সংরক্ষণ করে আপনার শক্তি এবং রক্ষণাবেক্ষণ খরচ.

সহজ রক্ষণাবেক্ষণ

এর মডুলার গঠন অংশ প্রতিস্থাপন এবং সিস্টেম সামঞ্জস্য উভয়ই সরল করে। একই সময়ে, রুটিন তৈলাক্তকরণ এবং রক্ষণাবেক্ষণ disassembly ছাড়া সহজে করা যেতে পারে.

প্রযুক্তিগত পরামিতি

আইটেম বিবরণ

উপাদানের ধরন রঙিন প্রলিপ্ত ইস্পাত, গ্যালভানাইজড ইস্পাত, অ্যালুমিনিয়াম-দস্তা প্লেট
উপাদান পুরুত্ব 0.3 - 0.8 মিমি
উপাদানের প্রস্থ 1000 - 1250 মিমি (কাস্টমাইজযোগ্য)
গঠন গতি 10 – 20 মি/মিনিট
রোলার স্টেশন 13 - 20 গ্রুপ (প্রোফাইলের উপর নির্ভর করে)
হার্ড ক্রোম প্লেটিং সহ রোলার উপাদান উচ্চ-গ্রেড ইস্পাত (Cr12 / GCr15)
খাদ ব্যাস 70 - 80 মিমি
প্রধান মোটর পাওয়ার 5.5 – 7.5 কিলোওয়াট
হাইড্রোলিক কাটিং পাওয়ার 4 কিলোওয়াট
টাচ স্ক্রিন সহ কন্ট্রোল সিস্টেম পিএলসি (ডেল্টা / সিমেন্স / স্নাইডার ঐচ্ছিক)
কাটিং টাইপ হাইড্রোলিক পোস্ট-কাটিং, স্বয়ংক্রিয় দৈর্ঘ্য নিয়ন্ত্রণ
মাত্রা (L×W×H) প্রায়। 8.5 মি × 1.6 মি × 1.5 মি
মোট ওজন প্রায় 5.5 টন
ভোল্টেজ 380 V, 50 Hz, 3-ফেজ (কাস্টমাইজড উপলব্ধ)

পণ্যের বিবরণ

1. ডিকয়লার

সিস্টেমে একটি ম্যানুয়াল বা হাইড্রোলিক ডিকয়লার ব্যবহার করা হয়। এটি ইস্পাত শীট ধরে রাখে এবং খুলে দেয়। এটি একটি স্থিতিশীল প্রদান করে খাওয়ানো এবং অপারেশন চলাকালীন কয়েলের ক্ষতি প্রতিরোধ করে।

2. খাওয়ানো এবং গাইডিং সিস্টেম

উপাদান সঠিকভাবে রোলার প্রবেশ করে তা নিশ্চিত করতে একটি নির্ভুল প্রান্তিককরণ ডিভাইস দিয়ে সজ্জিত। সামঞ্জস্যযোগ্য দিক গাইড শীট বিচ্যুতি প্রতিরোধ, গঠন নির্ভুলতা উন্নত.

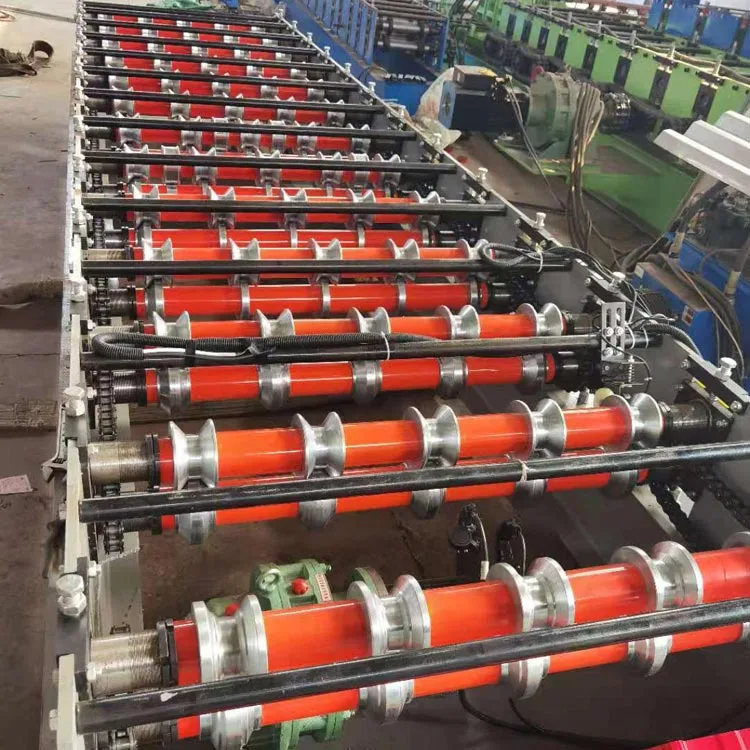

3. রোল গঠন সিস্টেম

সিঙ্গেল প্লেট কালার স্টিল রোল ফর্মিং লাইনের হার্ট হল এর রোল ফর্মিং সিস্টেম। এই প্রক্রিয়াটি ধাপে ধাপে সম্পন্ন হয় চূড়ান্ত প্রোফাইল তৈরি করতে ধাপে ধাপে। প্রতিটি স্টেশন পরেরটির সাথে পুরোপুরি সারিবদ্ধ। তারা অভিন্ন চাপ বজায় রাখে সর্বত্র এটি একটি নিখুঁত পণ্য নিশ্চিত করে, কোন বিকৃতি থেকে মুক্ত।

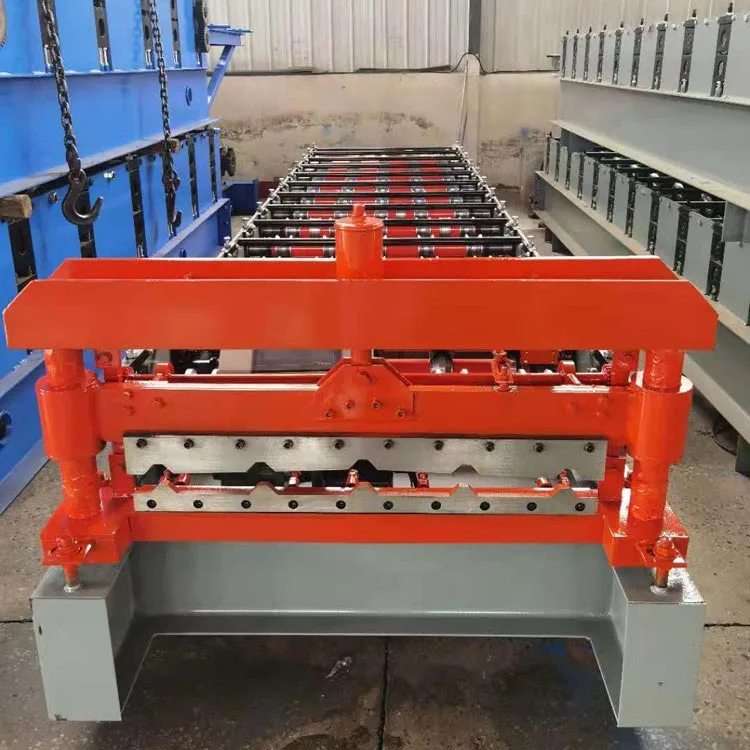

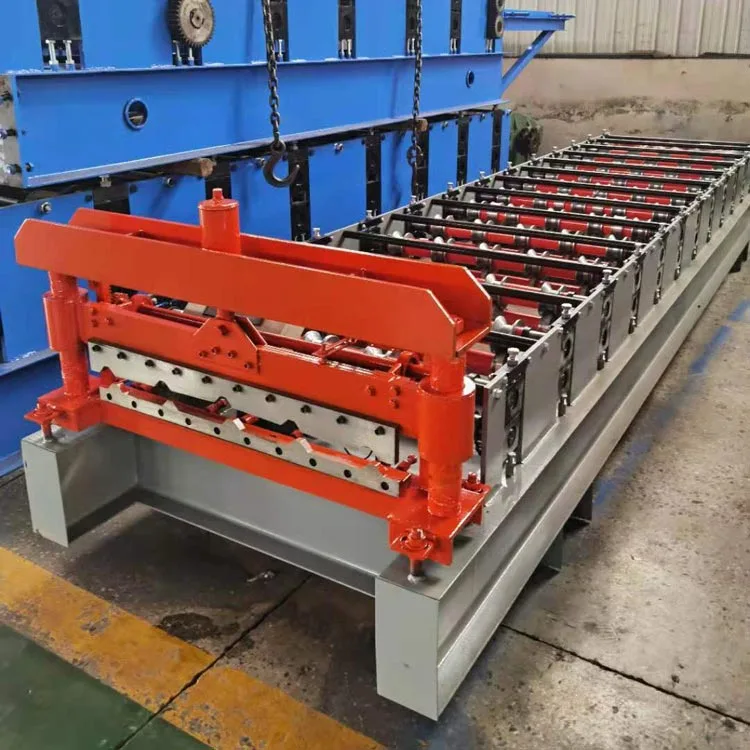

4. হাইড্রোলিক কাটিং ইউনিট

গঠনের পরে, প্যানেলগুলি প্রিসেট দৈর্ঘ্যে স্বয়ংক্রিয়ভাবে কাটা হয়। হাইড্রোলিক ব্লেড দ্রুত গতিতে চলে অবিকল, একটি ঝরঝরে প্রান্ত নিশ্চিত করা. দীর্ঘমেয়াদী স্থিতিশীলতার গ্যারান্টি দেওয়ার জন্য কাটিং ফ্রেমটি শক্ত ইস্পাত দিয়ে তৈরি।

5. নিয়ন্ত্রণ ব্যবস্থা

অপারেটররা স্বজ্ঞাত PLC টাচ স্ক্রিন ব্যবহার করে দৈর্ঘ্য, পরিমাণ এবং বিলম্ব কাটানোর মতো মূল পরামিতি সেট করতে।

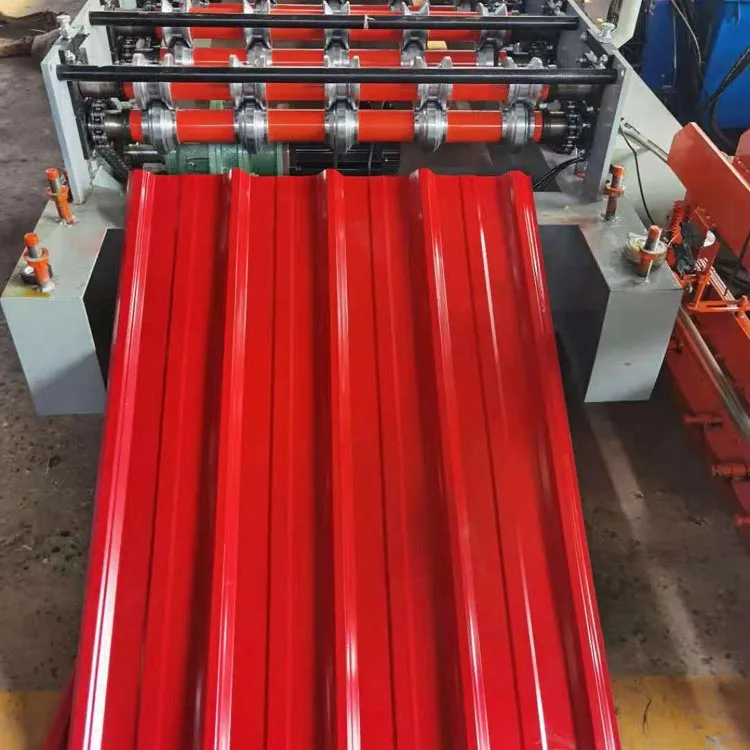

6. আউটপুট টেবিল

সমাপ্ত প্যানেল রান-আউট টেবিলের উপর গ্লাইড, প্যাকিংয়ের জন্য প্রস্তুত। চিকিত্সা পৃষ্ঠ তাদের scratches থেকে রক্ষা করে এবং নমন।

কর্মক্ষমতা এবং গুণমান নিশ্চিত

আমরা প্রতিটি ইউনিটকে কঠোর প্রি-ডেলিভারি পরীক্ষার মাধ্যমে রাখি। প্রথমত, প্রতিটি মেশিনে নির্ভুলতা পরিদর্শন এবং জলবাহী পরীক্ষা সহ একাধিক পরীক্ষা করা হয়। আমাদের প্রযুক্তিবিদরা তারপর স্থিতিশীল কর্মক্ষমতা জন্য সমস্ত বৈদ্যুতিক সিস্টেম ক্রমাঙ্কন. তারা নিশ্চিত করে যে সমস্ত চলন্ত অংশগুলি পুঙ্খানুপুঙ্খভাবে লুব্রিকেট করা হয়েছে। প্রতিটি মেশিন চালানের আগে আন্তর্জাতিক মান পূরণের জন্য প্রত্যয়িত হয়। আমরা আপনার নির্দিষ্ট প্রয়োজন অনুযায়ী সরঞ্জাম দর্জি করতে পারেন.

প্যাকেজিং এবং ডেলিভারি

প্রতিটি মেশিন কঠোর প্রি-শিপমেন্ট পরীক্ষার মধ্য দিয়ে যায়। এর মধ্যে রয়েছে নির্ভুলতা পরীক্ষা এবং হাইড্রোলিক সিস্টেম গঠন করা পরিদর্শন সমস্ত বৈদ্যুতিক এবং নিয়ন্ত্রণ ব্যবস্থা ক্রমাঙ্কিত হয়। এটি স্থিতিশীল অপারেশন নিশ্চিত করে। যান্ত্রিক অংশ হয় লুব্রিকেটেড এবং সর্বোত্তম অবস্থায় সামঞ্জস্য করা হয়। প্রতিটি পণ্য আন্তর্জাতিক মান পূরণ করে। আমরা কাস্টমাইজেশন অফার আপনার নির্দিষ্ট প্রয়োজনীয়তা মাপসই করা।

বিক্রয়োত্তর সেবা

আমরা সম্পূর্ণ প্রযুক্তিগত সহায়তা প্রদান করি। এর মধ্যে রয়েছে ইনস্টলেশন নির্দেশিকা এবং অপারেটর প্রশিক্ষণ। আপনিও পাবেন আজীবন রক্ষণাবেক্ষণ পরামর্শ। আমরা সহায়তার জন্য প্রকৌশলী বিদেশে পাঠাতে প্রস্তুত। দীর্ঘমেয়াদী গ্রাহকরা অতিরিক্ত পান দামে অংশ। অবিলম্বে সহায়তার জন্য, আমাদের অনলাইন পরিষেবা যেকোনো সমস্যার দ্রুত সমাধান প্রদান করে।

একক প্লেট কালার স্টিল রোল ফর্মিং লাইন একটি নির্ভরযোগ্য এবং দক্ষ সমাধান। এটা জন্য ডিজাইন করা হয়েছে ছাদ এবং প্রাচীর প্যানেল নির্মাতারা. এর প্রযুক্তি নির্ভরযোগ্য নিয়ন্ত্রণ এবং একটি শক্তিশালী কাঠামো নিশ্চিত করে। এই সমন্বয় সামঞ্জস্যপূর্ণ কর্মক্ষমতা এবং উচ্চ মানের পণ্য প্রদান করে. মেশিনটি সাশ্রয়ী এবং অভিযোজিত। এটা ছোট ওয়ার্কশপ এবং বড় উত্পাদন লাইনে পুরোপুরি ফিট করে। টেকসই, দক্ষ এবং চাওয়া ব্যবসার জন্য সহজে রক্ষণাবেক্ষণের সরঞ্জাম, এটি আধুনিক নির্মাণের জন্য আদর্শ পছন্দ।
