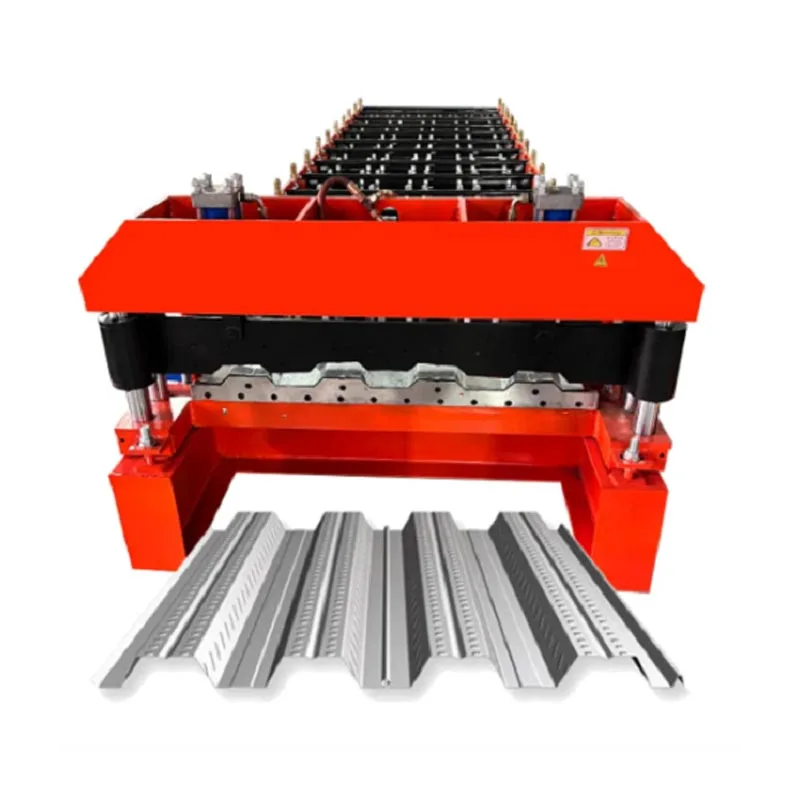

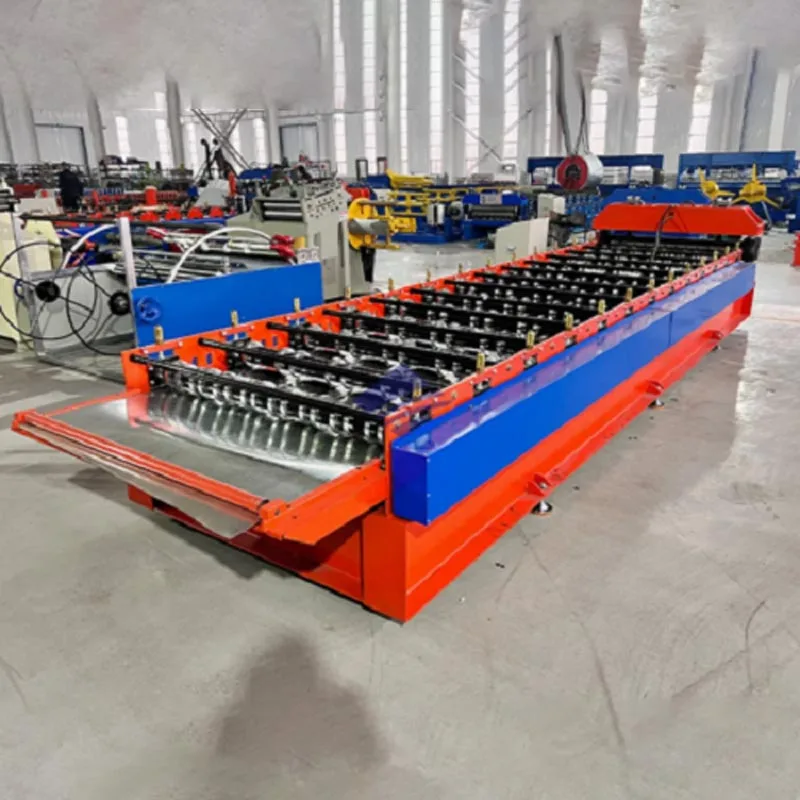

688 ডেক ফ্লোর রোল তৈরির মেশিন

এটি শক্তিশালী, ঢেউতোলা প্যানেল তৈরি করতে কাঁচা পাত ধাতু প্রক্রিয়া করে। এই প্যানেলগুলির জন্য ভিত্তিগত সমর্থন প্রদান করে মেঝে এবং ছাদে কংক্রিট। এগুলি বাণিজ্যিক এবং শিল্প থেকে শুরু করে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় কমপ্লেক্স থেকে আবাসিক ঘরবাড়ি।

688 ডেক ফ্লোর রোল ফর্মিং মেশিনটি নির্ভুলতা, স্থায়িত্ব এবং উচ্চ আউটপুটের জন্য তৈরি করা হয়েছে। এটি একটি সমালোচনামূলক স্বয়ংক্রিয় নির্মাণে ধাপ। এটি শ্রম ব্যয় এবং প্রকল্পের সময়কে ব্যাপকভাবে হ্রাস করে। এটি সর্বদা চূড়ান্ত পণ্য নিশ্চিত করে উচ্চ মানের মেশিনটি উন্নত নিয়ন্ত্রণের সাথে শক্তিশালী যান্ত্রিক প্রকৌশলকে একত্রিত করে। এটি জন্য একটি গুরুত্বপূর্ণ হাতিয়ার ধাতু ডেক প্রস্তুতকারক, নির্মাণ সামগ্রী সরবরাহকারী এবং বড় ঠিকাদার।

মেশিনের বিবরণ

688 ডেক ফ্লোর রোল ফর্মিং মেশিন একটি সম্পূর্ণ উত্পাদন লাইন। এটি আনকোয়েলিং, রোল গঠন, কাটা, এবং একটি স্বয়ংক্রিয় প্রক্রিয়ায় স্ট্যাকিং।

1. মূল গঠন প্রক্রিয়া:

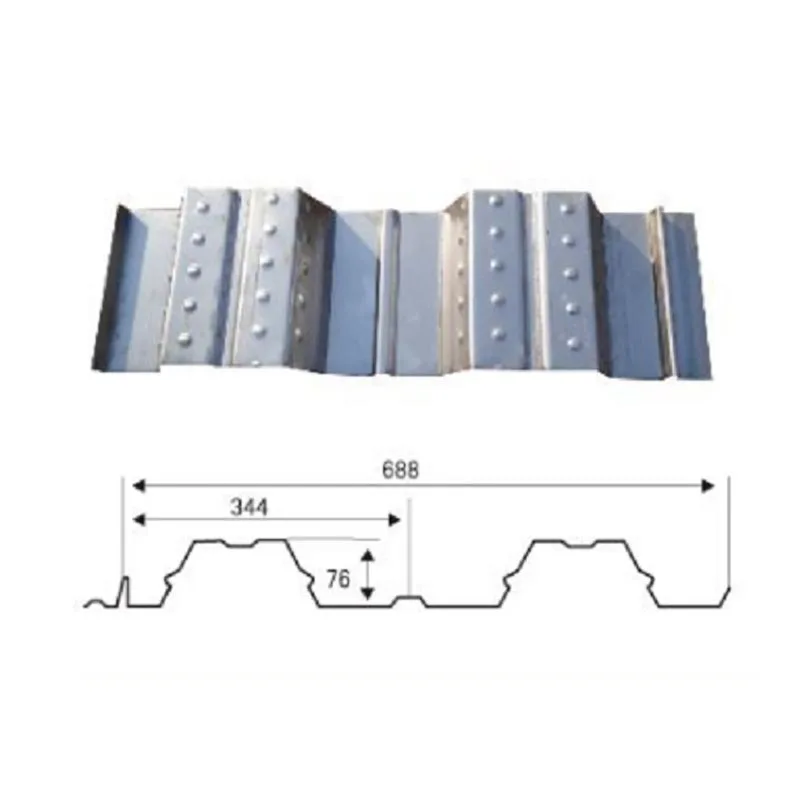

প্রধান অংশ হল রোল গঠন ব্যবস্থা। এটিতে জোড়া রোলার স্টেশনগুলির একটি সিরিজ রয়েছে৷ সাধারণত 18 থেকে 22 থাকে সেট তারা একটি কঠিন ইস্পাত ফ্রেমে মাউন্ট করা হয়। প্রতিটি স্টেশন ধাপে ধাপে ফ্ল্যাট স্টিলের স্ট্রিপ বাঁকে। বাঁক একটি সাবধানে পরিকল্পিত ক্রম অনুসরণ করুন. প্রক্রিয়াটি প্রান্ত থেকে শুরু হয় এবং কেন্দ্রে চলে যায়। রোলারগুলো আস্তে আস্তে চূড়ান্ত 688 প্রোফাইলে ধাতু গঠন. এই প্রোফাইলে ট্র্যাপিজয়েডাল পাঁজর রয়েছে যা 68 মিমি উঁচু। ধাতু গঠন ধীরে ধীরে খুবই গুরুত্বপূর্ণ। এটি উপাদানের উপর চাপ কমায়। এটি স্ক্র্যাচিং, ওয়ার্পিং বা বিকৃতি রোধ করে। ফলাফলটি সুনির্দিষ্ট মাত্রা এবং চমৎকার শক্তি সহ একটি প্যানেল।

2. মূল উপাদান এবং কর্মপ্রবাহ:

প্রক্রিয়াটি decoiler এ শুরু হয়। আপনি এটিতে একটি মাস্টার স্টিলের কয়েল লোড করুন। এই কয়েলগুলি বিশাল। তারা ওজন করতে পারে অনেক টন। এই কয়েলগুলি সহজে লোড করার বিকল্প হিসাবে একটি স্বয়ংক্রিয় ফিডিং গাড়ি উপলব্ধ।

ইস্পাত ফালা decoiler থেকে এন্ট্রি গাইড ভ্রমণ. প্রথমত, গাইড স্ট্রিপটি সারিবদ্ধ করে। তারপর, এটা ফিড ফালা সোজা গঠন বিভাগে. এই সুনির্দিষ্ট প্রান্তিককরণ একটি সামঞ্জস্যপূর্ণ চূড়ান্ত উত্পাদন জন্য অপরিহার্য প্রোফাইল

ইনফিড প্ল্যাটফর্ম এবং প্রি-পাঞ্চিং ইউনিট (ঐচ্ছিক): উপাদানটি প্রথমে একটি সমতলকরণ ডিভাইসের উপর দিয়ে যায়। এই অপসারণ কুণ্ডলী করা থেকে কোনো বক্ররেখা. কংক্রিটের সাথে একটি শক্তিশালী বন্ধন প্রয়োজন এমন প্রকল্পগুলির জন্য, একটি প্রাক-পাঞ্চিং ইউনিট হতে পারে যোগ করা হয়েছে এই ইউনিটটি তৈরি হওয়ার আগে ফ্ল্যাট ধাতুতে গর্ত বা এমবসমেন্ট স্ট্যাম্প করে।

রোল ফর্মিং স্টেশন: এটি মেশিনের হৃদয়। ফর্মিং রোলগুলি উচ্চ-গ্রেডের খাদ ইস্পাত থেকে তৈরি করা হয়। তারা ব্যতিক্রমী পরিধান প্রতিরোধের এবং দীর্ঘ জীবনের জন্য কঠোর হয়. স্টেশন উচ্চ নির্ভুলতা বিয়ারিং ব্যবহার করে. এটি নিশ্চিত করে মসৃণ ঘূর্ণন এবং শক্তি ক্ষতি হ্রাস.

PLC এবং সার্ভো কাটিং সিস্টেম: আকৃতির প্রোফাইল তারপর কাটার অগ্রসর হয়. এই অপারেশন দ্বারা পরিচালিত হয় প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC), যা পুরো মেশিনের জন্য বুদ্ধিমান কমান্ড সেন্টার হিসাবে কাজ করে। এটি নিয়ন্ত্রণ করে সম্পূর্ণ কাটিয়া অপারেশন। একটি ঘূর্ণমান এনকোডার ট্র্যাক করে কতদূর প্রোফাইল সরানো হয়েছে। যখন এটি সেট দৈর্ঘ্যে পৌঁছায়, পিএলসি একটি সার্ভো মোটরকে শুরু করতে বলে। সার্ভো মোটর মুভিং প্রোফাইলের সাথে কাটারের গতি সিঙ্ক করে। একটি জলবাহী বা যান্ত্রিক প্রেস তারপর একটি পরিষ্কার, burr-মুক্ত কাটা তোলে। এই "ফ্লাইং কাট" সিস্টেম মানে উৎপাদন বন্ধ করতে হবে না কাটার মধ্যে এটি উপাদান বর্জ্য প্রতিরোধ করে।

আউটপুট পরিবাহক এবং স্ট্যাকিং সিস্টেম: সমাপ্ত প্যানেল একটি পরিবাহক বরাবর সরানো. তারা একটি স্বয়ংক্রিয় স্ট্যাকিং পৌঁছান সিস্টেম এই সিস্টেমটি প্যানেলগুলিকে ঝরঝরে বান্ডিলে সংগঠিত করে। এটি প্রতিটি বান্ডিলে প্যানেল গণনা করে। বান্ডিল হয় তারপর strapping এবং শিপিং জন্য প্রস্তুত.

3. নিয়ন্ত্রণ ব্যবস্থা:

স্বজ্ঞাত টাচস্ক্রিন অপারেটরের নখদর্পণে নিয়ন্ত্রণ রাখে। প্যানেলের দৈর্ঘ্য, উৎপাদন গণনা এবং গতি সেট করুন কয়েক স্পর্শ সঙ্গে. ডিসপ্লে রিয়েল-টাইম স্ট্যাটাস দেখায় এবং দ্রুত সক্ষম করে অ্যাকশনেবল ফল্ট অ্যালার্ট প্রদান করে একটি সর্বনিম্ন ডাউনটাইম রাখা প্রতিক্রিয়া.

অ্যাপ্লিকেশন দৃশ্যকল্প

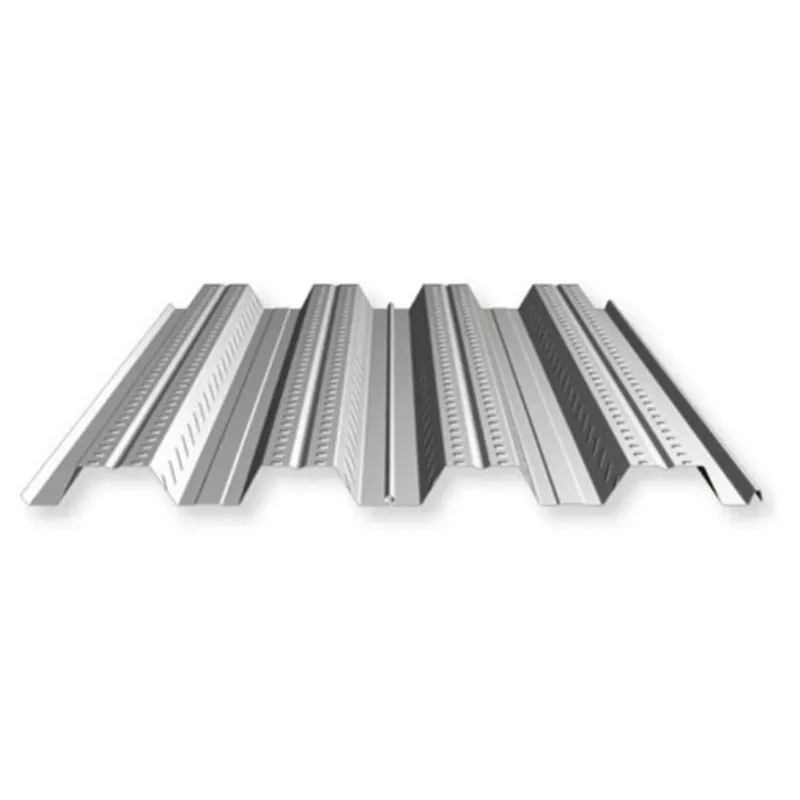

এই মেশিনের 688 ডেক প্রোফাইল একটি বহুমুখী বিল্ডিং পণ্য। এটি ব্যবহার করা হয় অনেক নির্মাণ প্রকল্প:

কমার্শিয়াল হাই-রাইজ বিল্ডিং: এটি কংক্রিটের মেঝেগুলির জন্য স্থায়ী ফর্মওয়ার্ক হিসাবে কাজ করে। এটি বিল্ট-ইন হিসাবেও কাজ করে শক্তিবৃদ্ধি এই সিস্টেমটি অফিস, হোটেল এবং শপিং মলে ব্যাপকভাবে ব্যবহৃত হয়।

শিল্প সুবিধা: এটি গাছপালা, গুদাম এবং লজিস্টিক কেন্দ্রগুলির জন্য আদর্শ যেগুলির জন্য দীর্ঘ মেয়াদী, ভারী শুল্ক প্রয়োজন মেঝে

পাবলিক অবকাঠামো: আপনি বিমানবন্দর, ট্রেন স্টেশন, হাসপাতাল এবং স্টেডিয়ামে এই সিস্টেমটি পাবেন। এটা অত্যন্ত টেকসই উপরন্তু, এর ইনস্টলেশন দ্রুত এবং দক্ষ।

আবাসিক নির্মাণ: এটি বহুতল অ্যাপার্টমেন্টে প্রয়োজনীয় উচ্চ-শক্তির মেঝে এবং ছাদ সিস্টেম সরবরাহ করে ভবন

সংস্কার প্রকল্প: এটি পুরানো ভবনগুলিতে নতুন মেঝে যোগ করার জন্য উপযুক্ত। এটি হালকা কিন্তু খুব শক্তিশালী।

688 প্রোফাইলটি কংক্রিটের সাথে একসাথে কাজ করার জন্য ডিজাইন করা হয়েছে। প্যানেলের এমবসমেন্টগুলি একটি শক্তিশালী যান্ত্রিক তৈরি করে কংক্রিট দিয়ে লক করুন। এটি একটি একক, কঠিন স্ল্যাবের ফলাফল। স্ল্যাব সাগিং ছাড়াই ভারী লোড সমর্থন করতে পারে।

প্রযুক্তিগত পরামিতি

মূল সুবিধা

অতুলনীয় দক্ষতা এবং উত্পাদনশীলতা

আমাদের রোল গঠন প্রক্রিয়া স্বয়ংক্রিয় এবং অবিচ্ছিন্ন। এটি ম্যানুয়াল ফ্যাব্রিকেশনকে ছাড়িয়ে যায়। 688 ডেক ফ্লোর রোল ফর্মিং মেশিন প্রতি মিনিটে 25 মিটার পর্যন্ত গতিতে চলে। এটি দিনে 24 ঘন্টা, সপ্তাহের সাত দিন কাজ করতে পারে। এই মানে এটি প্রচুর পরিমাণে ডেকিং তৈরি করে। আপনি বৃহত্তম নির্মাণ প্রকল্পের চাহিদা পূরণ করতে পারেন. সীসা সময় উল্লেখযোগ্যভাবে সংক্ষিপ্ত হয়.

উচ্চতর নির্ভুলতা এবং ধারাবাহিকতা

উত্পাদিত প্রতিটি প্যানেল অভিন্ন. প্রতিটির সঠিক মাত্রা, পাঁজরের উচ্চতা এবং ফ্ল্যাঞ্জের প্রস্থ রয়েছে। এই নির্ভুলতা সাইটে ফিটিং সমস্যা দূর করে। এটি অভিন্ন কংক্রিট কভারেজ নিশ্চিত করে। এটি অনুমানযোগ্য কাঠামোগত গ্যারান্টি দেয় কর্মক্ষমতা, ঠিক যেমন ইঞ্জিনিয়াররা গণনা করেছেন।

ব্যতিক্রমী স্থায়িত্ব এবং কম রক্ষণাবেক্ষণ

মেশিনটিতে ভারী-শুল্ক ইস্পাত প্লেট এবং প্রোফাইল থেকে তৈরি একটি ফ্রেম রয়েছে। এর মজবুত নির্মাণ এবং ঢালাই নকশা কার্যকরভাবে কম্পন প্রতিরোধ করে, দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে। এটি কয়েক দশক ধরে স্থায়ী হওয়ার জন্য নির্মিত। গঠন রোলারগুলি খুব শক্ত এবং পরিধান-প্রতিরোধী। তারা লক্ষ লক্ষ চক্র ধরে তাদের প্রোফাইল বজায় রাখে। এর মানে কম ঘন ঘন প্রতিস্থাপন এবং দীর্ঘমেয়াদী পণ্য স্থায়িত্ব।

উল্লেখযোগ্য উপাদান এবং খরচ সঞ্চয়

ফ্লাইং কাট সিস্টেম অন্যান্য পদ্ধতি থেকে স্ক্র্যাপ ক্ষতি দূর করে। কাঁচা কয়েল উপাদান খুব দক্ষতার সাথে ব্যবহার করা হয়. এই সমাপ্ত ডেকের প্রতি বর্গ মিটার খরচ উল্লেখযোগ্যভাবে কম করে। সঞ্চয় কম শ্রম থেকে এবং দ্রুত আসে উত্পাদন

অপারেশনাল সরলতা এবং নমনীয়তা

পিএলসি নিয়ন্ত্রণ ব্যবস্থা স্বজ্ঞাত। সেটআপ দ্রুত এবং অপারেশন সহজ. উৎপাদন দৈর্ঘ্য পরিবর্তন করতে, শুধু লিখুন টাচস্ক্রিনে একটি নতুন মান। দ্রুত পরিবর্তন টুলিং প্রায়ই উপলব্ধ. এটি আপনাকে একই মেশিনে মানিয়ে নিতে দেয় বিভিন্ন প্রোফাইল উচ্চতা বা শৈলী উত্পাদন. এটা মহান নমনীয়তা প্রস্তাব.

উন্নত নিরাপত্তা

নিরাপত্তা নকশা একটি মূল অংশ. মেশিনে নিরাপত্তারক্ষীদের সংহত করা হয়েছে। জরুরী স্টপ বোতাম এ অবস্থিত উভয় প্রান্ত বৈদ্যুতিক ওভারলোড সুরক্ষা এছাড়াও অন্তর্ভুক্ত করা হয়. এটি সবার জন্য একটি নিরাপদ কাজের পরিবেশ তৈরি করে অপারেটর

এই পণ্যের উপাদান কি?

688 ডেক ফ্লোর রোল ফর্মিং মেশিন বিশদ এবং উপাদানের গুণমানের প্রতি উচ্চতর মনোযোগ দেখায়।

মজবুত মেশিন ফ্রেম: প্রধান ফ্রেম উচ্চ মানের #45 ইস্পাত প্লেট ব্যবহার করে। এটি বিকৃতি প্রতিরোধ করার জন্য চাপ-মুক্ত লোড অধীনে সমস্ত ঢালাই রোবোটিক। এটি সর্বোচ্চ শক্তি এবং ধারাবাহিকতা নিশ্চিত করে।

যথার্থ-গ্রাউন্ড ফর্মিং রোলার: প্রতিটি রোলার সেট সিএনসি-মেশিনযুক্ত। তারা তারপর একটি কোর কঠোরতা তাপ চিকিত্সা করা হয় 58-60 HRC। অবশেষে, গঠনকারী পৃষ্ঠগুলি যথার্থ-গ্রাউন্ড এবং একটি মিরর ফিনিশের জন্য পালিশ করা হয়। এই বেলন প্রসারিত জীবন এটি ডেক প্যানেলে একটি মসৃণ, স্ক্র্যাচ-মুক্ত ফিনিস নিশ্চিত করে, এর আবরণ রক্ষা করে।

উচ্চ-নির্ভুল ট্রান্সমিশন সিস্টেম: ড্রাইভ শ্যাফ্টগুলি উচ্চ-টেনসিল #45 ইস্পাত দিয়ে তৈরি। তারা স্থল এবং উচ্চ গতিতে কম্পন প্রতিরোধ করতে সুষম। মসৃণ, দক্ষ পাওয়ার ট্রান্সমিশন এই মেশিনের চাবিকাঠি কর্মক্ষমতা এটি HRB বা LYC-এর মতো ব্র্যান্ডের প্রিমিয়াম বিয়ারিং ব্যবহার করে অর্জিত হয়, নিরাপদে মজবুতভাবে রাখা হয় ভারবহন ব্লক।

অ্যাডভান্সড পিএলসি কন্ট্রোল সিস্টেম: উন্নত কন্ট্রোল সিস্টেম মিতসুবিশি বা সিমেন্সের মতো শীর্ষ আন্তর্জাতিক ব্র্যান্ড ব্যবহার করে PLC এবং servos জন্য. এটি অন্যান্য সরঞ্জামের সাথে একীকরণ করার সময় নির্ভরযোগ্যতা এবং নির্ভুলতার গ্যারান্টি দেয় সহজ স্বজ্ঞাত HMI এছাড়াও পরিষ্কার প্রক্রিয়া ভিজ্যুয়াল এবং বিস্তারিত ত্রুটি বার্তা প্রদান করে, দ্রুত সক্ষম করে ডায়াগনস্টিকস

কেন্দ্রীভূত লুব্রিকেশন সিস্টেম (ঐচ্ছিক): একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম উপলব্ধ। ক্রমাগত তৈলাক্তকরণ দ্বারা রোলার এবং বিয়ারিং, এটি ম্যানুয়াল রক্ষণাবেক্ষণকে হ্রাস করে, পরিধানকে কম করে এবং স্থিতিশীল অপারেশন নিশ্চিত করে। এটি আপনার রক্ষা করে বিনিয়োগ

কাস্টমাইজেশন বিকল্প: আপনি আপনার প্রয়োজন অনুযায়ী মেশিনটি তৈরি করতে পারেন। নির্দিষ্ট চাহিদা মেটাতে আপনার মেশিনকে সাজান। উপলব্ধ বিকল্পগুলির মধ্যে রয়েছে একটি স্বয়ংক্রিয় ডিকয়লার, গর্তের জন্য একটি প্রাক-পাঞ্চিং ইউনিট, একটি পোস্ট-পেইন্ট লেপ লাইন এবং বিভিন্ন স্ট্যাকিং প্রক্রিয়া।
