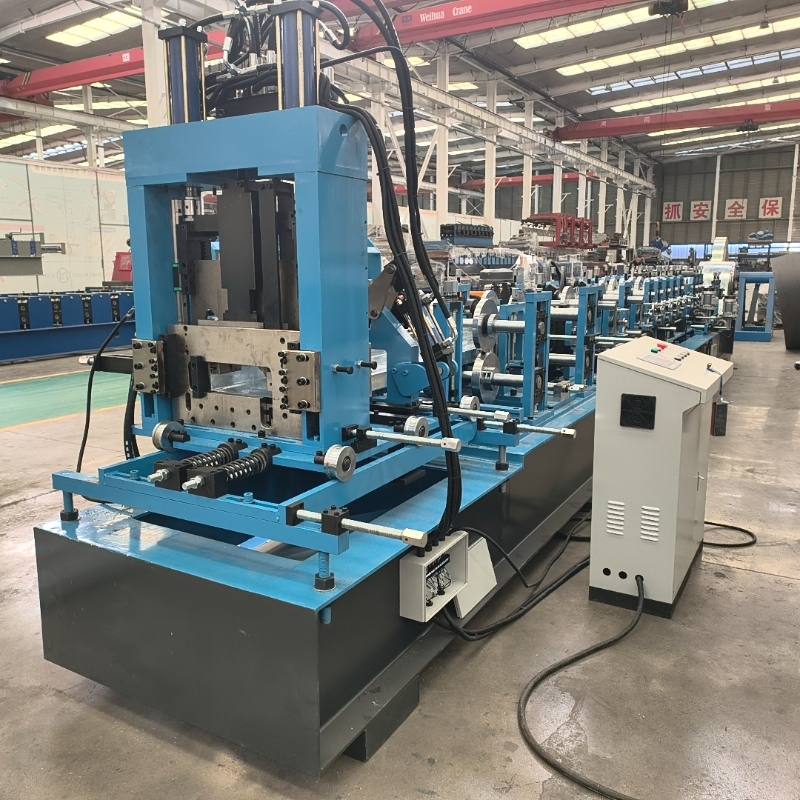

CZ Purlin মেশিন

পণ্য বিবরণ

যখন এটি উচ্চ-ভলিউম ইস্পাত উত্পাদন জড়িত,পারফুজন্য গো-টু ব্র্যান্ডCZ রোল ফর্মিং মেশিনবৈদ্যুতিক ছাঁচ পরিবর্তন সহ, গতি এবং কাঠামোগত অখণ্ডতার একটি বিজোড় মিশ্রণ অফার করে। আধুনিক নির্মাণ ল্যান্ডস্কেপ, সময় চূড়ান্ত মুদ্রা. C এবং Z purlin উৎপাদনের জন্য প্রথাগত ম্যানুয়াল সমন্বয় প্রতিযোগিতামূলক ব্যবসার জন্য আর কার্যকর নয়। এখানেই আমাদের অগ্রগতিCZ রোল ফর্মিং মেশিনবৈদ্যুতিক ছাঁচ পরিবর্তনের পদক্ষেপের সাথে, সেটআপের সময়কে স্বয়ংক্রিয় নির্ভুলতার মাত্র কয়েক সেকেন্ডে রূপান্তরিত করে।

পণ্য বিশেষ উল্লেখ:

প্রযোজ্য উপকরণ: Q235 হট-রোল্ড স্ট্রিপ স্টিল বা হট-রোল্ড গ্যালভানাইজড স্ট্রিপ স্টিল (1.5-3.0 মিমি)

কর্মক্ষমতা পরামিতি

রোলার উপাদান:

1. প্রধান রোলার: GCr15 বিয়ারিং স্টিল

সহায়ক সাইড রোলার: Cr12 ইস্পাত

প্রক্রিয়াকরণ প্রযুক্তি:ফোরজিং টেম্পারিং + রাফ টার্নিং + কোয়েঞ্চিং ট্রিটমেন্ট (HRC58-60) + CNC ফিনিশ টার্নিং, তারপরে পলিশিং এবং হার্ড ক্রোম প্লেটিং

2.প্রধান খাদ:

উপাদান:মোটর ড্রাইভ খাদ: 40Cr ইস্পাত; অন্যান্য রোলার শ্যাফ্ট: 45# ইস্পাত

প্রক্রিয়াকরণ প্রযুক্তি:কোনচিং এবং টেম্পারিং ট্রিটমেন্ট (HB210-230) + রুক্ষ টার্নিং + নলাকার গ্রাইন্ডিং + সারফেস পলিশিং এবং হার্ড ক্রোম প্লেটিং

প্রধান মেশিন গঠন

খাওয়ানো: গাইড খাদ + গাইড চাকা

সমতলকরণ:3টি উপরের রোলার + 4টি লোয়ার রোলার + দুই-পর্যায়ে খাওয়ানো

উপাদান:45# ইস্পাত

প্রক্রিয়াকরণ প্রযুক্তি:রুক্ষ টার্নিং + উচ্চ-ফ্রিকোয়েন্সি হিট ট্রিটমেন্ট (HRC50-55) + নলাকার ফিনিশ গ্রাইন্ডিং + সারফেস পলিশিং এবং হার্ড ক্রোম প্লেটিং

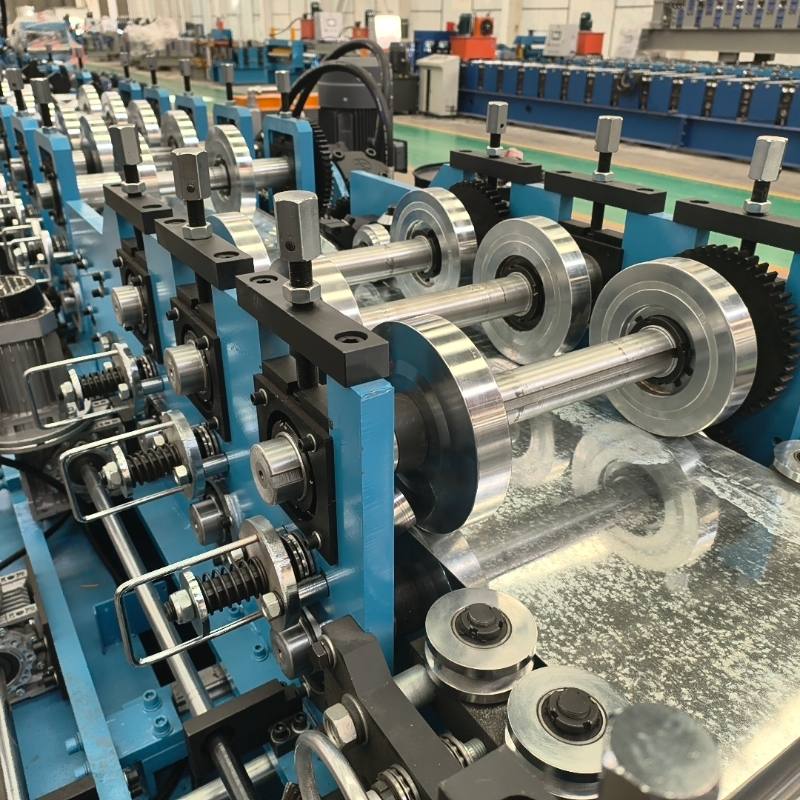

প্রধান গঠন:18 গঠন স্টেশন

CZ বিনিময়যোগ্য মডিউলগুলির 13 সেট দিয়ে সজ্জিত। স্যুইচিং 180 ডিগ্রী ঘোরানো দ্বারা সম্পন্ন করা যেতে পারে, এবং বৈদ্যুতিক বোতামের মাধ্যমে স্পেসিফিকেশন আকার সামঞ্জস্য করা যেতে পারে।

পাঁজর চাপা:ইন-লাইন স্ট্রেইট রিব

সোজা করা:10-রোলার CZ-নির্দিষ্ট দুই-অক্ষ সোজা করা + 4-রোলার দুই-অক্ষীয় সোজা করা, মোট দুটি সোজা ইউনিট

খাওয়ানো:ট্রান্সমিশন দিয়ে সজ্জিত, উপরের এবং নিম্ন শ্যাফ্ট গিয়ার দ্বারা চালিত

খোঁচা:গঠনের পরে একক-গর্ত এবং ডবল-হোল পাঞ্চিং

বৃত্তাকার গর্ত (Φ14mm, Φ16mm) এবং ডিম্বাকৃতি গর্ত (28×16mm, 28×14mm) সহ ঐচ্ছিক

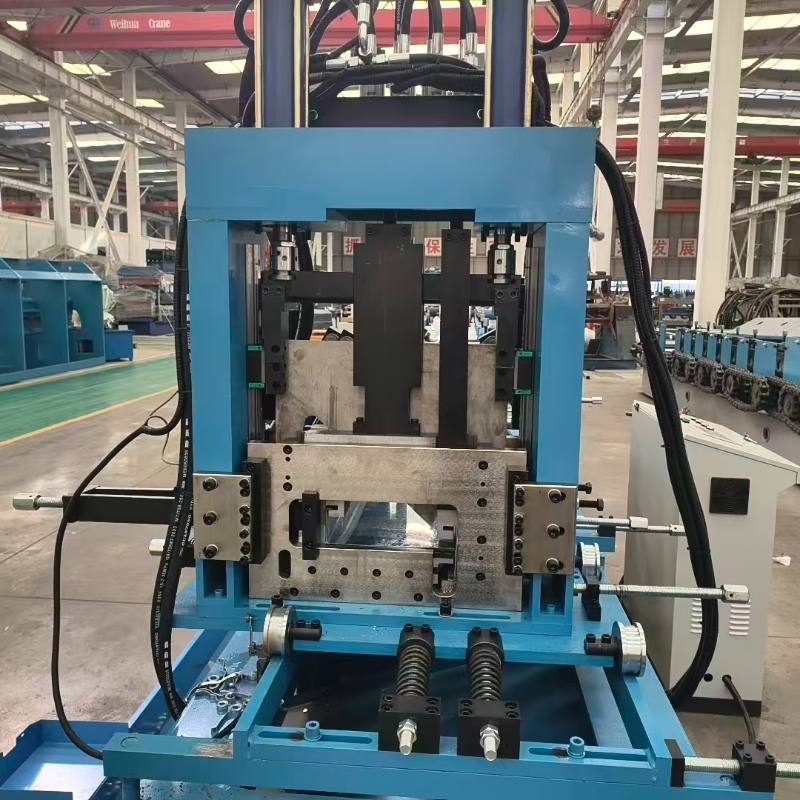

কাটা:গঠনের পরে স্টেপলেস শিয়ারিং সিস্টেম, শিয়ারিংয়ের জন্য কোনও সরঞ্জাম পরিবর্তনের প্রয়োজন নেই, ম্যানুয়াল ছাঁচ পরিবর্তন

কাটার উপাদান:Cr12 ইস্পাত

কন্ট্রোল সিস্টেম

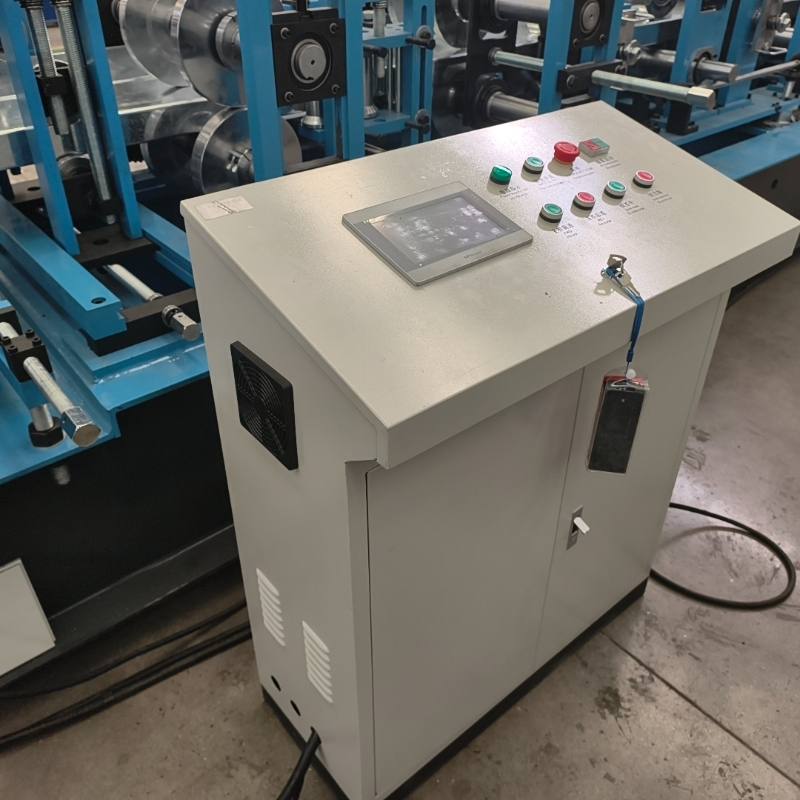

প্রধান নিয়ন্ত্রণ মন্ত্রিসভা:1 ইউনিট (এভিয়েশন প্লাগ)
ছাঁচ পরিবর্তন পদ্ধতি:বৈদ্যুতিক ছাঁচ পরিবর্তন (তিনটি ছাঁচ পরিবর্তনের মোটর: 0.75KW×3)
ছাঁচ পরিবর্তন বন্টন বাক্স:1 ইউনিট (ফ্রেমের মাঝখানে ইনস্টল করা হয়েছে)
বাহ্যিক নিয়ন্ত্রক:1 ইউনিট (উৎপাদন এবং কমিশনিংয়ের সময় সামনের দিকে এবং পিছনের গতিবিধির ইঞ্চি নিয়ন্ত্রণের সুবিধা দেয়)

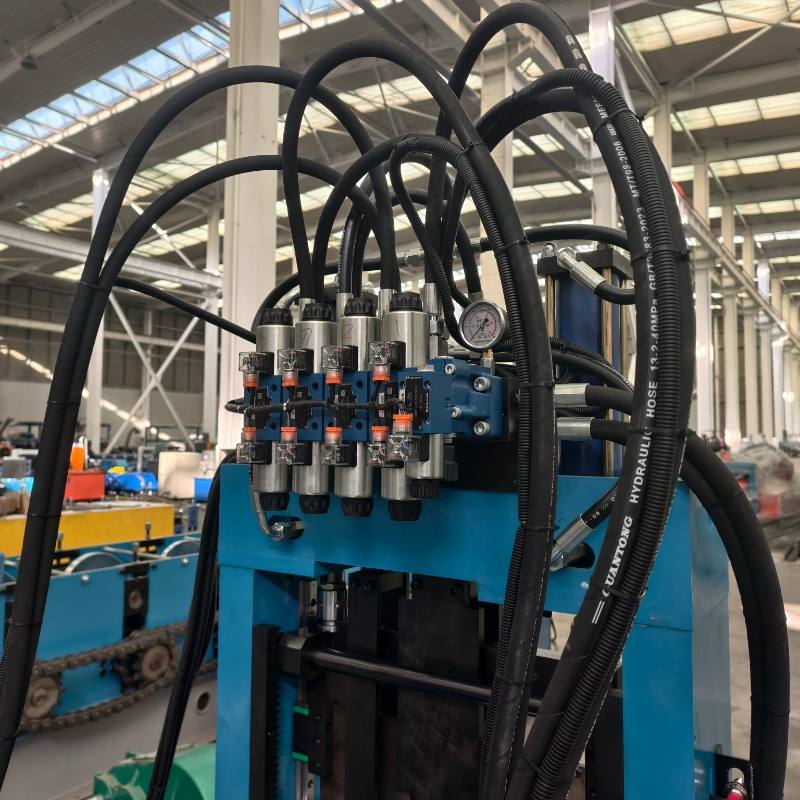

হাইড্রোলিক সিস্টেম

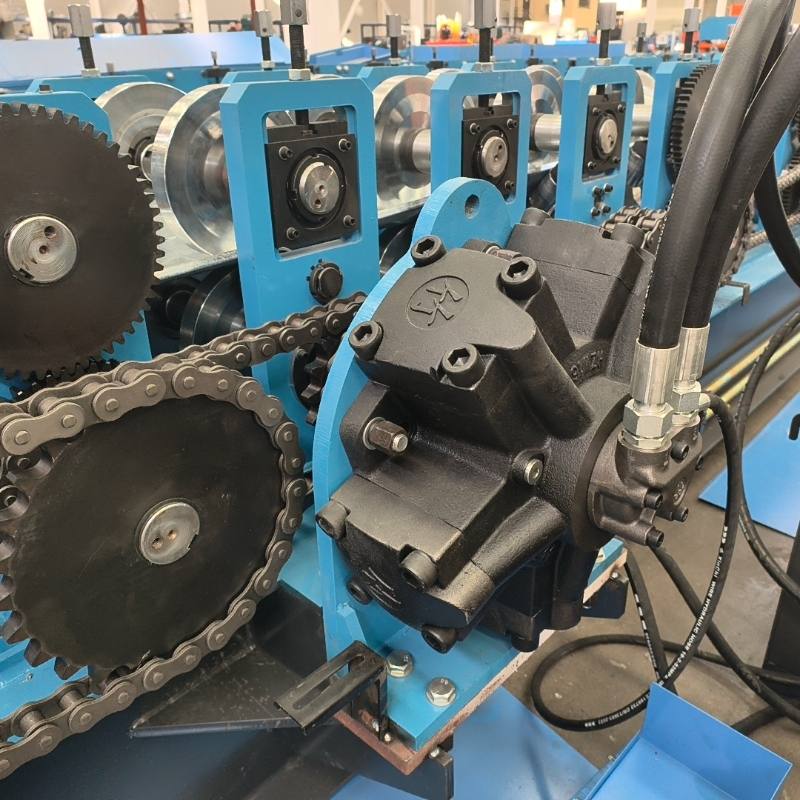

হাইড্রোলিক মোটর:এক্সটার্নাল ফাইভ-স্টার পিস্টন কানেক্টিং রড টাইপ (নিংবো হানঝু)
হাইড্রোলিক স্টেশন:
হাইড্রোলিক স্টেশনের শক্তি:22KW
তেল ট্যাংক ক্ষমতা:500L IV। Uncoilerl লোড ক্ষমতা: 5T
শক্ত করার পদ্ধতি:হ্যান্ড ক্র্যাঙ্কড, চার-লিঙ্ক কেন্দ্র বাহ্যিক শক্ত করা
ব্রেক:টাকু ডবল clamping

উপাদান সাপোর্টিং টেবিল

• উপাদান সমর্থন দৈর্ঘ্য:3m, 2 ইউনিট
• সমর্থন পদ্ধতি:ফ্রেম চ্যানেল ইস্পাত এবং কোণ ইস্পাত দ্বারা ঢালাই, পৃষ্ঠের উপর rollers ইনস্টল সঙ্গে

কেন পারফু বৈদ্যুতিক ছাঁচ পরিবর্তন সিস্টেম চয়ন করুন?

পারফু সিস্টেমের মূল সুবিধাটি এর বুদ্ধিমান একীকরণের মধ্যে রয়েছে। প্রথাগত মেশিনগুলির বিপরীতে যেগুলির জন্য রোলারগুলির ম্যানুয়াল বিচ্ছিন্নকরণের প্রয়োজন হয়, আমাদের সিজেড রোল ফর্মিং মেশিন বৈদ্যুতিক ছাঁচ পরিবর্তন সহ একটি পিএলসি-নিয়ন্ত্রিত মোটর সিস্টেম ব্যবহার করে ফর্মিং সরঞ্জামগুলিকে ঘোরাতে এবং সামঞ্জস্য করতে।

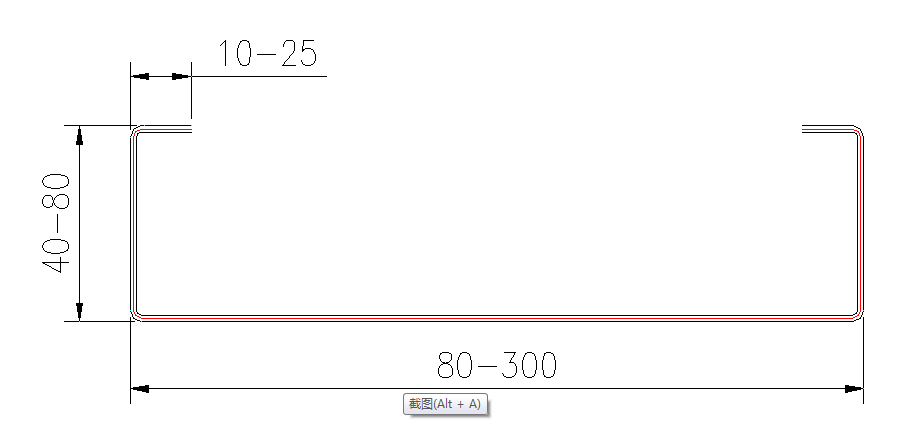

দ্রুত সুইচওভার: একটি একক রেঞ্চ না তুলে সি এবং জেড প্রোফাইল বা বিভিন্ন আকারের (100 মিমি থেকে 300 মিমি) মধ্যে পরিবর্তন।
অতুলনীয় নির্ভুলতা: বৈদ্যুতিক ড্রাইভ নিশ্চিত করে যে প্রতিটি সমন্বয় মিলিমিটারে ক্রমাঙ্কিত করা হয়, উপাদান বর্জ্য হ্রাস করে।
অপারেটর নিরাপত্তা: ছাঁচ পরিবর্তন স্বয়ংক্রিয় করে, আপনি ভারী ম্যানুয়াল উত্তোলনের সাথে যুক্ত কর্মক্ষেত্রে আঘাতের ঝুঁকি হ্রাস করেন।

শিল্প অন্তর্দৃষ্টি: আমাদেরCZ Purlin রোল ফর্মিং মেশিনs উচ্চ-প্রসার্য শক্তি গ্যালভানাইজড ইস্পাত পরিচালনা করার জন্য ইঞ্জিনিয়ার করা হয়েছে, আপনার আউটপুট প্রতিবার আন্তর্জাতিক বিল্ডিং মান পূরণ করে তা নিশ্চিত করে।
